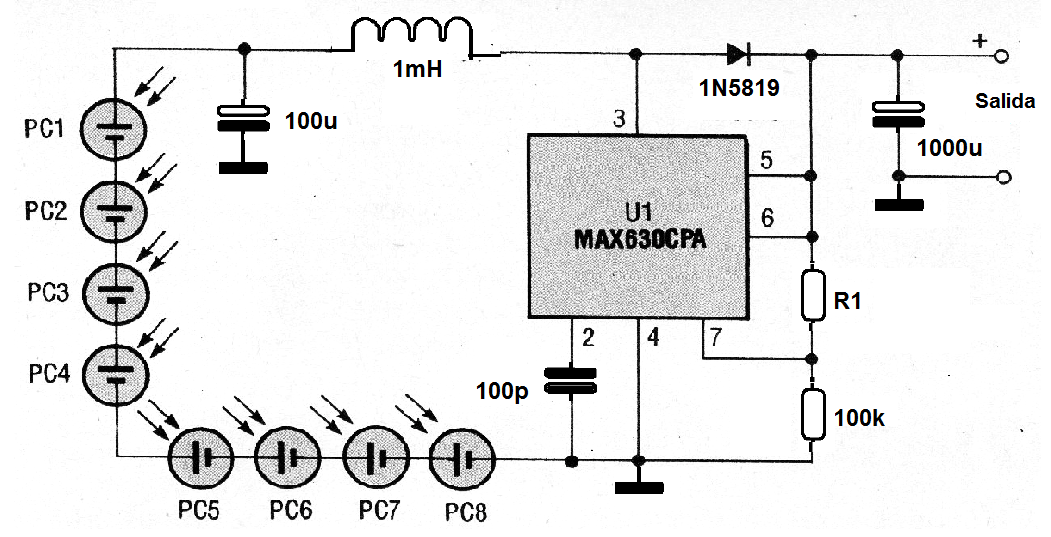

Este circuito se encuentra en una Popular Electronics de abril de 1993. Se trata de un circuito regulador de tensión para la batería solar. R1 y R2 determinan la tensión de salida basada en el número de células. Este circuito tiene una salida del regulador conmutado para 15 mA con una tensión de 7,2 V, pero llega a 51 mA a 3,3 V. R1 tiene valores entre 10k y 100k. Comprobar la disponibilidad del circuito integrado antes de salir para el montaje.
| Haga click en la imagen para ampliar |
