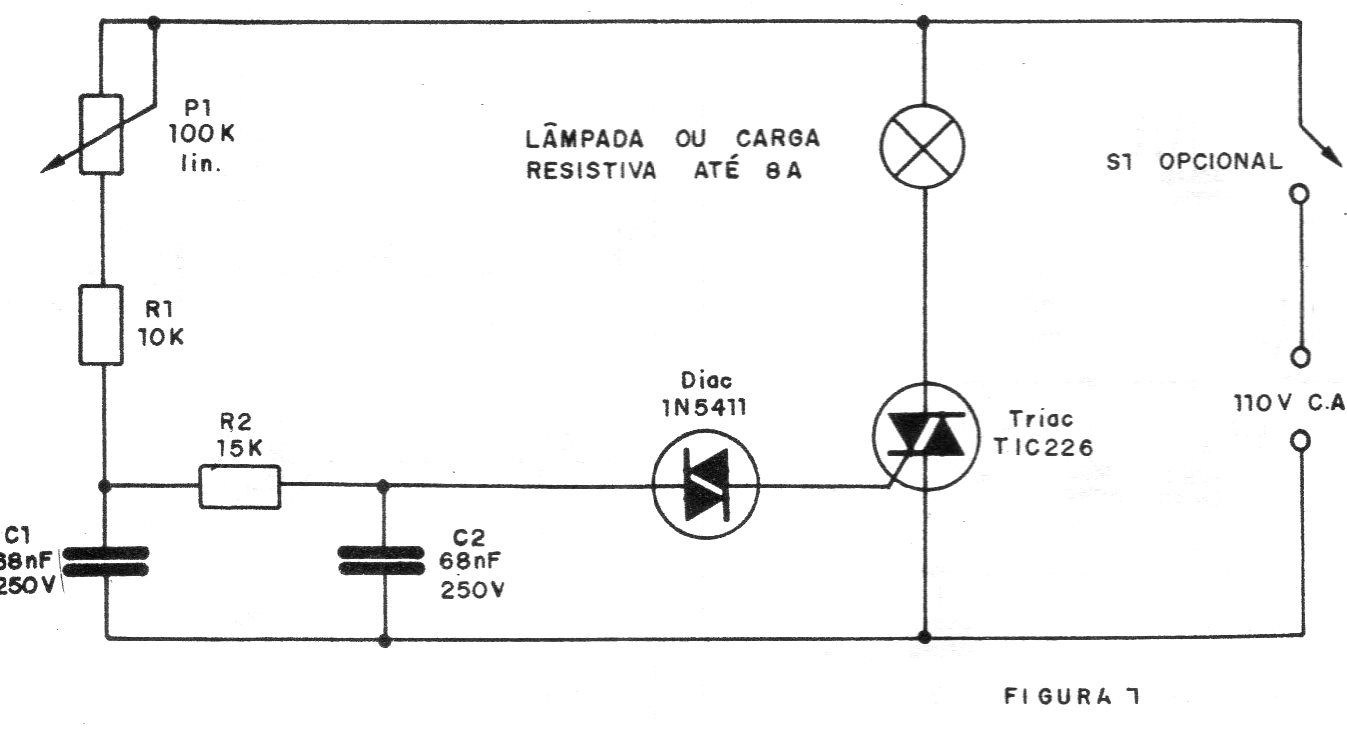

Esta es la configuración tradicional con triac y diac que en el caso puede controlar cargas hasta 8 A en la red de 110 V. El triac debe estar dotado de un buen radiador de calor. Los condensadores eventualmente deben ser alterados para compensar la tolerancia y conseguir el rango total de actuación.
