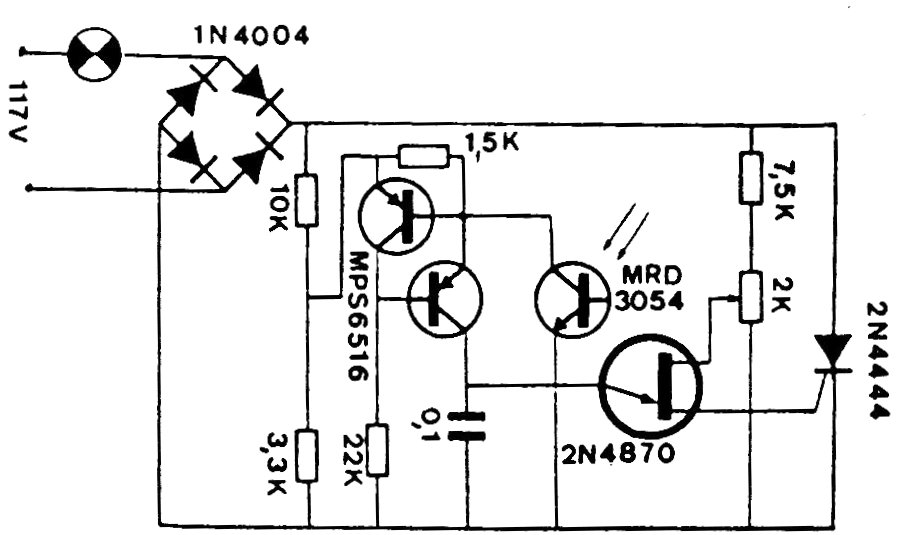

Este circuito utiliza un puente de diodos para obtener control de onda completa con un SCR. Los diodos deben soportar la corriente de la lámpara que debe ser obligatoriamente incandescente. El SCR debe estar dotado de un disipador de calor. Para el 1N4004 la potencia máxima es del orden de 200 W.
