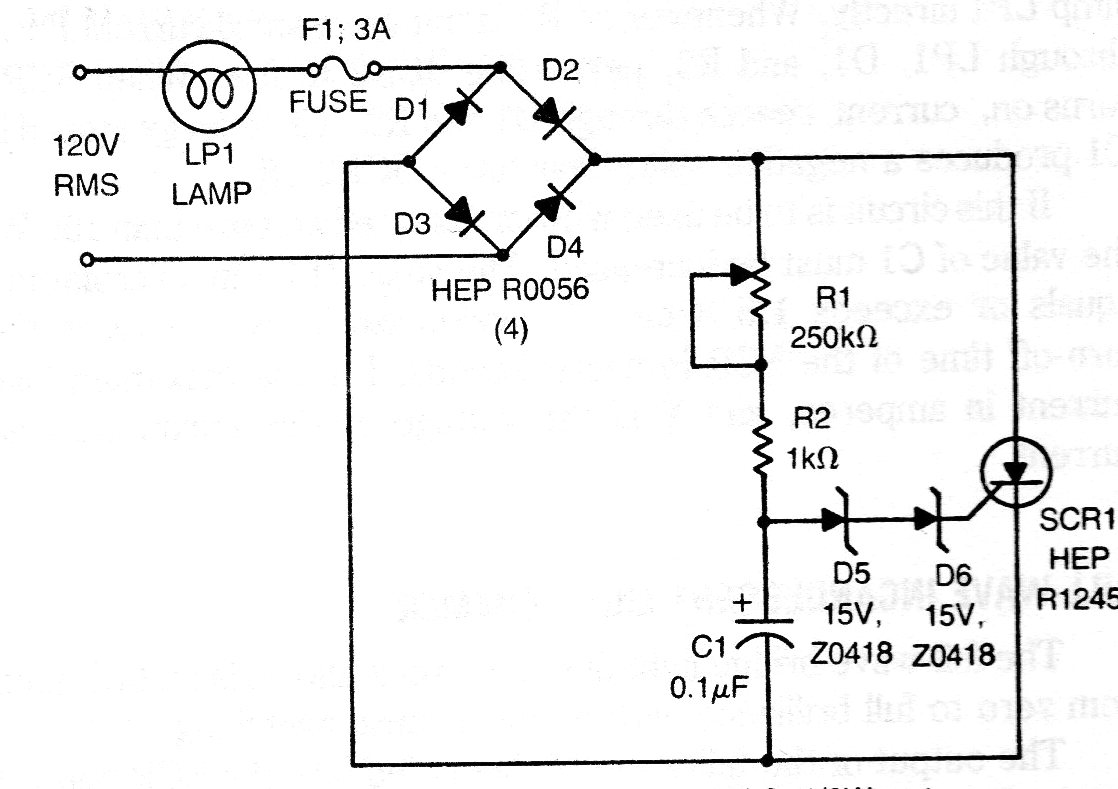

Este circuito es de una documentación técnica de los años 70, pero puede ser implementado con componentes modernos. Los diodos del puente pueden ser 1N4004 o 1N4007 para potencias hasta 100 W. Los diodos D5 y D6 son zeners de 1 W. R1 puede ser 220k y para la red de 220 V de 470k. El triac puede ser cualquiera de la serie TIC, según la potencia de la carga, montado en disipador de calor.
