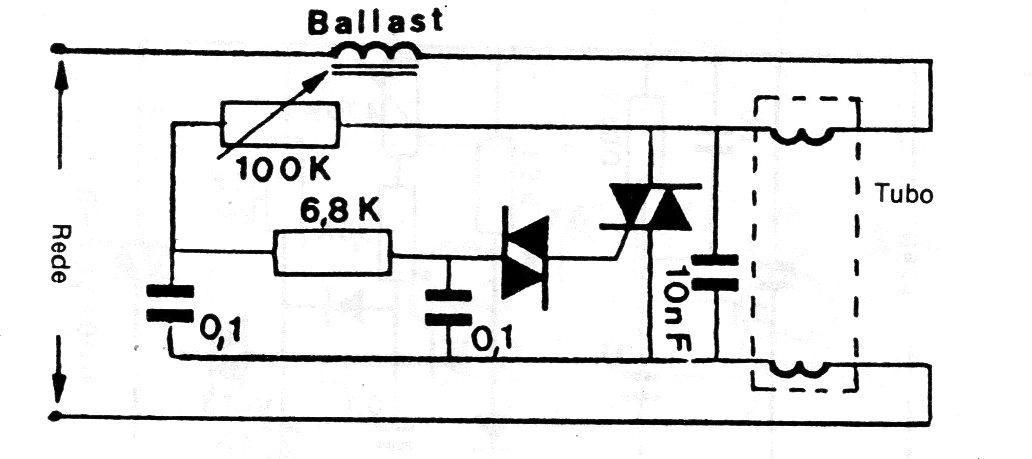

En la figura tenemos un circuito de un dimmer para lámparas fluorescentes. El circuito es de una documentación de los años 80. El capacitor puede ser cambiado conforme la red sea de 110 V o 220 V, para obtener la banda completa de control. Los condensadores deben tener tensiones de aislamiento de acuerdo con la aplicación o 400 V o más.
