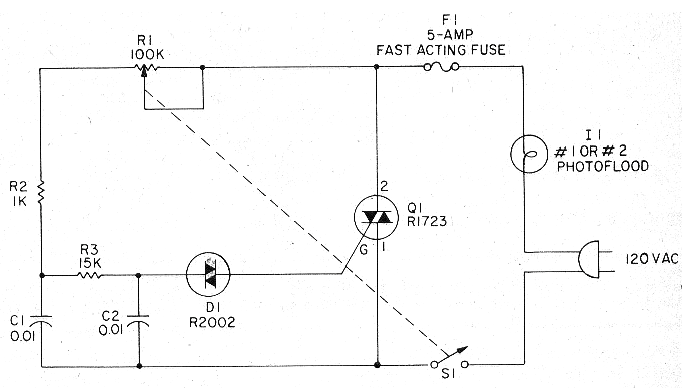

Este circuito salió en 1976. Se trata de la configuración convencional de dimmer con circuito de doble constante de tiempo, indicado para lámparas photoflood. Estas lámparas se utilizan en estudios fotográficos, de tipo incandescente. El circuito puede utilizar Triacs de la serie TIC y el diac es de cualquier tipo común. Podemos controlar con este dimmer lámparas incandescentes comunes y elementos de calentamiento hasta el máximo permitido por la corriente del Triac.
| Haga click en la imagen para ampliar |
