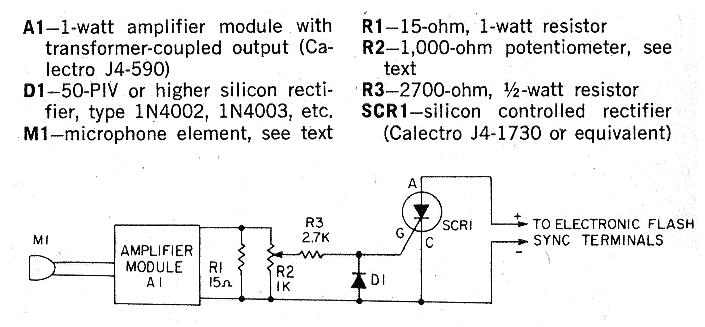

En la aplicación original, sugerida por 101 Electronics Circuits, este circuito se conecta a un flash fotográfico común para disparar con el sonido captado por el micrófono. Sin embargo, podemos modificarlo para operar como alarma, conectando en el SCR relés, sirenas y otros circuitos. R2 funciona como control de sensibilidad y el módulo A1 es un amplificador de audio cualquiera como los que usan el LM386, TDA2002, etc. La alimentación del circuito es dada por el propio flash en la aplicación original, pero debe existir fuente si se controla otro tipo de circuito.
