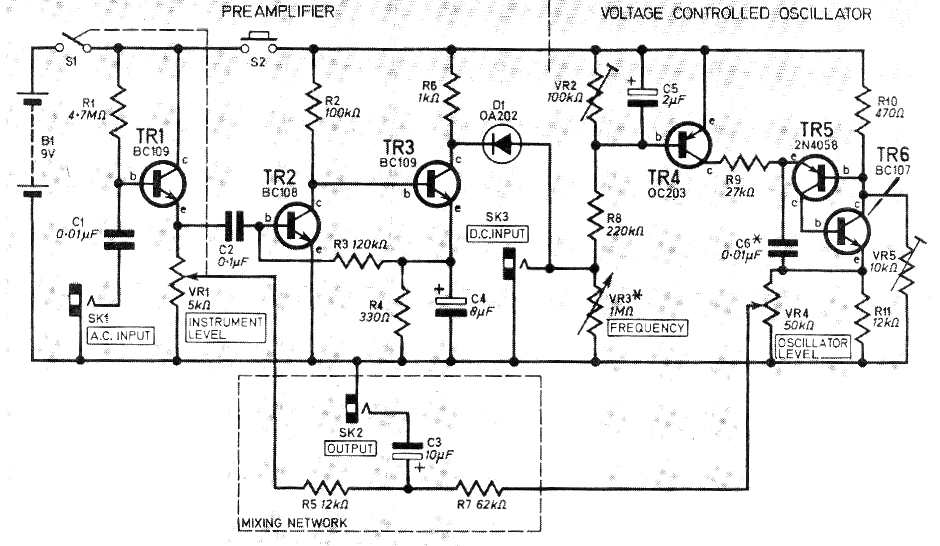

Intercalado entre una fuente de señal y la entrada de un amplificador, este circuito genera efectos especiales que pueden ser controlados por varios potenciómetros. El circuito se obtuvo en la revista inglesa de enero de 1974. La revista ya no existe, pero el proyecto es viable, ya que podemos usar transistores equivalentes. Para el BC108 y BC109 utilizamos los BC548 y BC549. Para el OC203 y 2N4058 podemos usar el BC558. El BC107 es intercambiado por el BC547. Para el diodo podemos utilizar el 1N4148. El circuito es alimentado por batería o fuente de 9 V. Los cables de entrada y salida de señales deben ser blindados. SK3 es una entrada de tensión de control, con el ajuste hecho en VR3.
