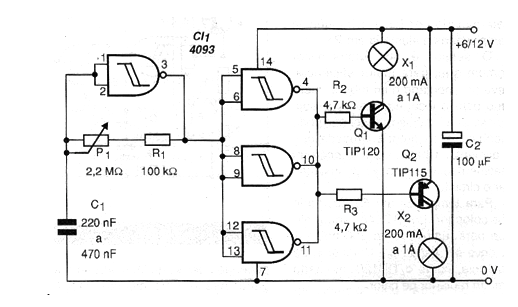

El circuito de la figura hace que dos lámparas parpadeen alternativamente en una frecuencia que se puede ajustar en P1.Una de las puertas NAND se utiliza como oscilador cuya frecuencia depende básicamente del valor de C1 mientras que los demás puertos se configuran como amplificadores digitales y conectados en paralelo para poder excitar dos transistores complementarios. Para pequeñas bombillas hasta 50 mA se pueden utilizar transistores de baja potencia como los BC548 / 558. Para lámparas de mayor corriente se deben utilizar los TIP120 y TIP115, montados en radiadores de calor. La tensión de alimentación del circuito depende de la lámpara utilizada. Una de las aplicaciones posibles para este circuito es en la señalización de emergencia, en triángulos de uso de automoción o incluso en la señalización de la salida de vehículos. Una fuente de acuerdo con la corriente y tensión de las lámparas debe ser usada.
