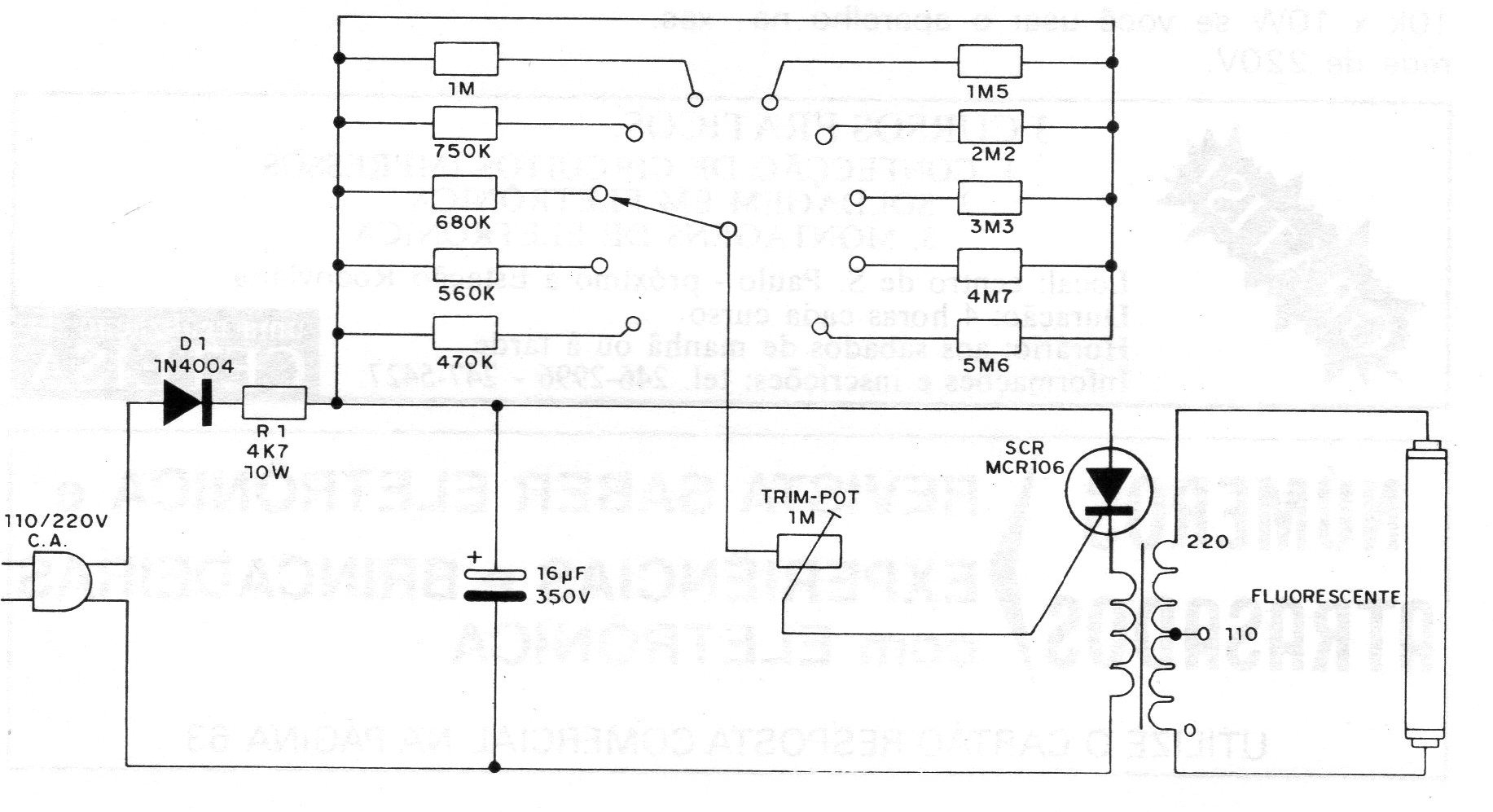

Este circuito permite un control paso a paso de las pulsaciones de una lámpara fluorescente conectada en su salida. La potencia del circuito no es elevada, siendo determinada por la carga del capacitor C1, lo que significa que la lámpara fluorescente recomendada es de un máximo de 15 W. Usted podrá utilizar este circuito en decoración, señalización o para dar un toque especial a sus bailes y reuniones familiares. El montaje de este sistema es simple porque no hay ningún componente que requiera cuidados especiales. Se puede utilizar como chasis un puente de terminales común fijado sobre una base de madera o caja. En el panel deberá fijarse la llave selectora de velocidades. En el montaje se debe observar la polaridad del SCR, que es del tipo MCR106 o IR106 y la polaridad del capacitor electrolítico, que debe tener una tensión de trabajo de al menos 250 V si su red es de 110 V y de 350 V si su red red es de 220 V. La posición del diodo también es importante en este caso. El transformador es del tipo de alimentación con un primario de 220 V y 110 V (la toma de 110 V no se utiliza) y secundaria de 6, 9 o 12 V con corriente de 100 a 500 mA. Los resistores de la llave selectora son todos de 1/8 W, siendo que sus valores determinarán la velocidad de los destellos de la lámpara.
