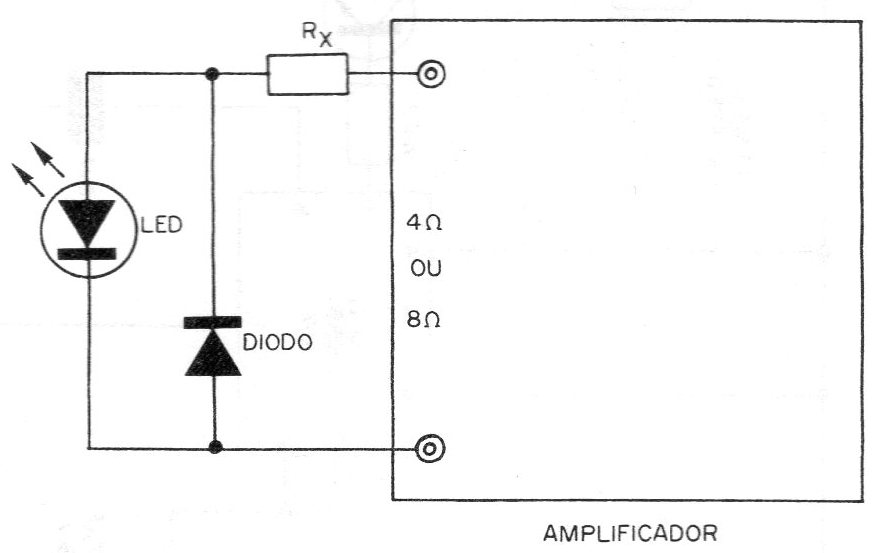

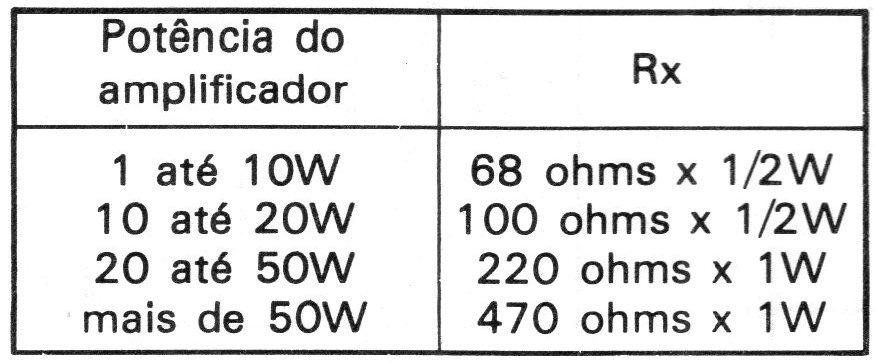

Para hacer que un solo LED parpadee en el ritmo de la música de su amplificador, tenemos el circuito dado a continuación. El diodo en paralelo con el LED evita que las tensiones inversas superiores a 5 V causen su quema. La resistencia Rx depende, en su valor, de la potencia del amplificador, así como de su impedancia, conforme a la siguiente tabla.
| Haga click en la imagen para ampliar |
El diodo puede ser del tipo 1N4148 o incluso 1N4001. En el montaje obedezca la polaridad del LED y del diodo.
| Haga click en la imagen para ampliar |
