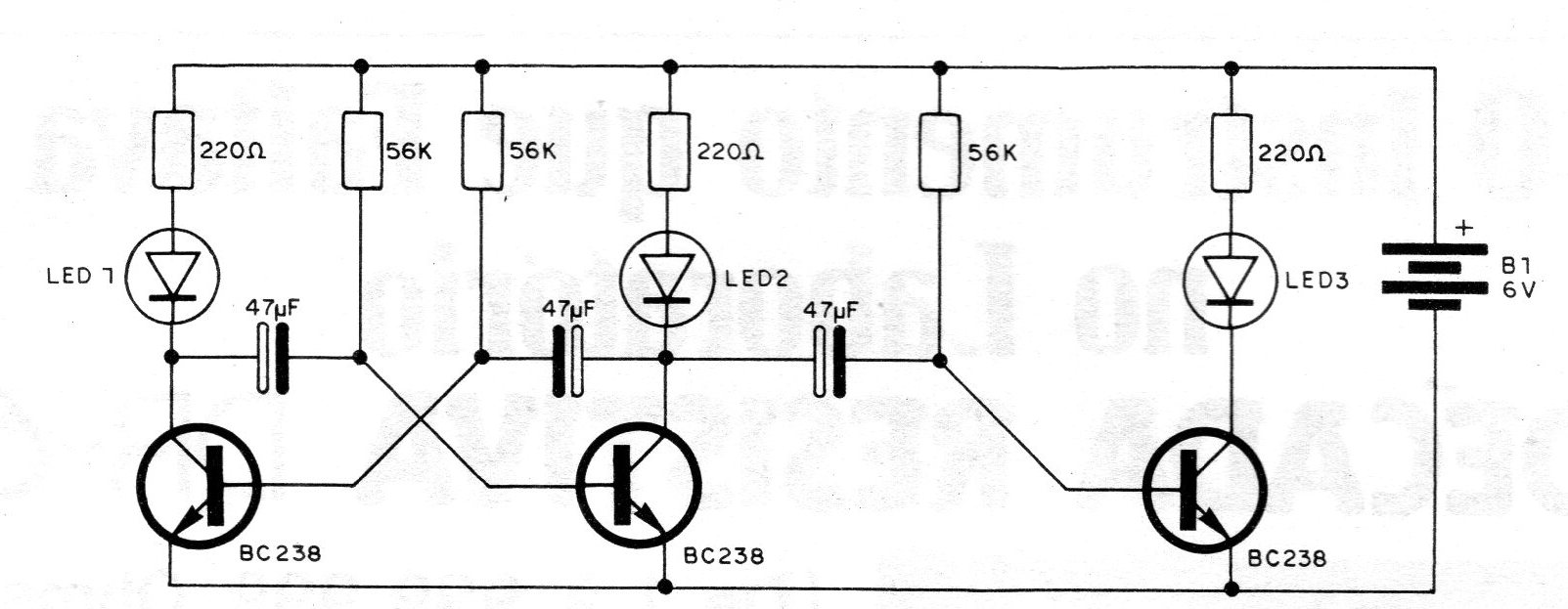

Encontramos este circuito en una documentación de 1980. El parpadeante utiliza 3 transistores en la configuración de un multivibrador astable que alimentan 3 LED. Dos transistores forman el multivibrador y el tercero funciona conjugado al multivibrador pero con un retardo dado por el condensador C3. La frecuencia básica de los LEDs es dada por los capacitores C1, C2, y C3 que según el autor puede tener valores entre 33 uF y 100 uF. Los transistores recomendados son del tipo BC238, BC 237 o BC 548 pero cualquier NPN de silicio debe funcionar satisfactoriamente. La alimentación para este circuito viene de 4 pilas comunes que proporcionan en conjunto una tensión de 6 volts. Los valores de los demás componentes se suministran en el propio diagrama, estando el brillo de los LEDs conectados a los resistores R1, R2 y R3 que, sin embargo, no deben ser menores de 220 ohms.
