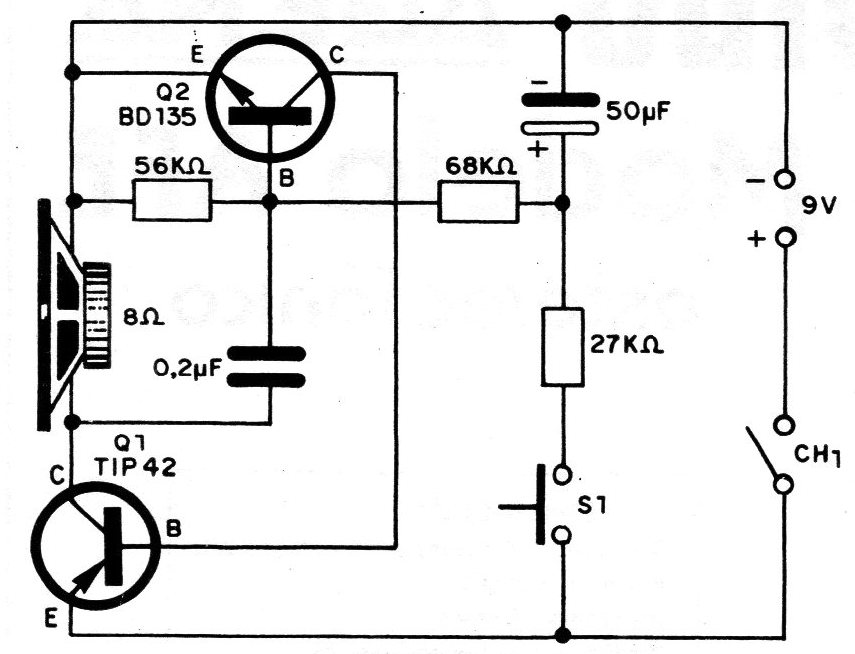

Este circuito de una documentación de 1980 utiliza dos transistores de potencia proporcionando una buena potencia en un altavoz pesado. El circuito se puede alimentar con 9 V o incluso más. El transistor TIP debe estar dotado de radiador de calor y la frecuencia es determinada por el capacitor de 0,2 uF (220 nF) que puede ser alterado.
