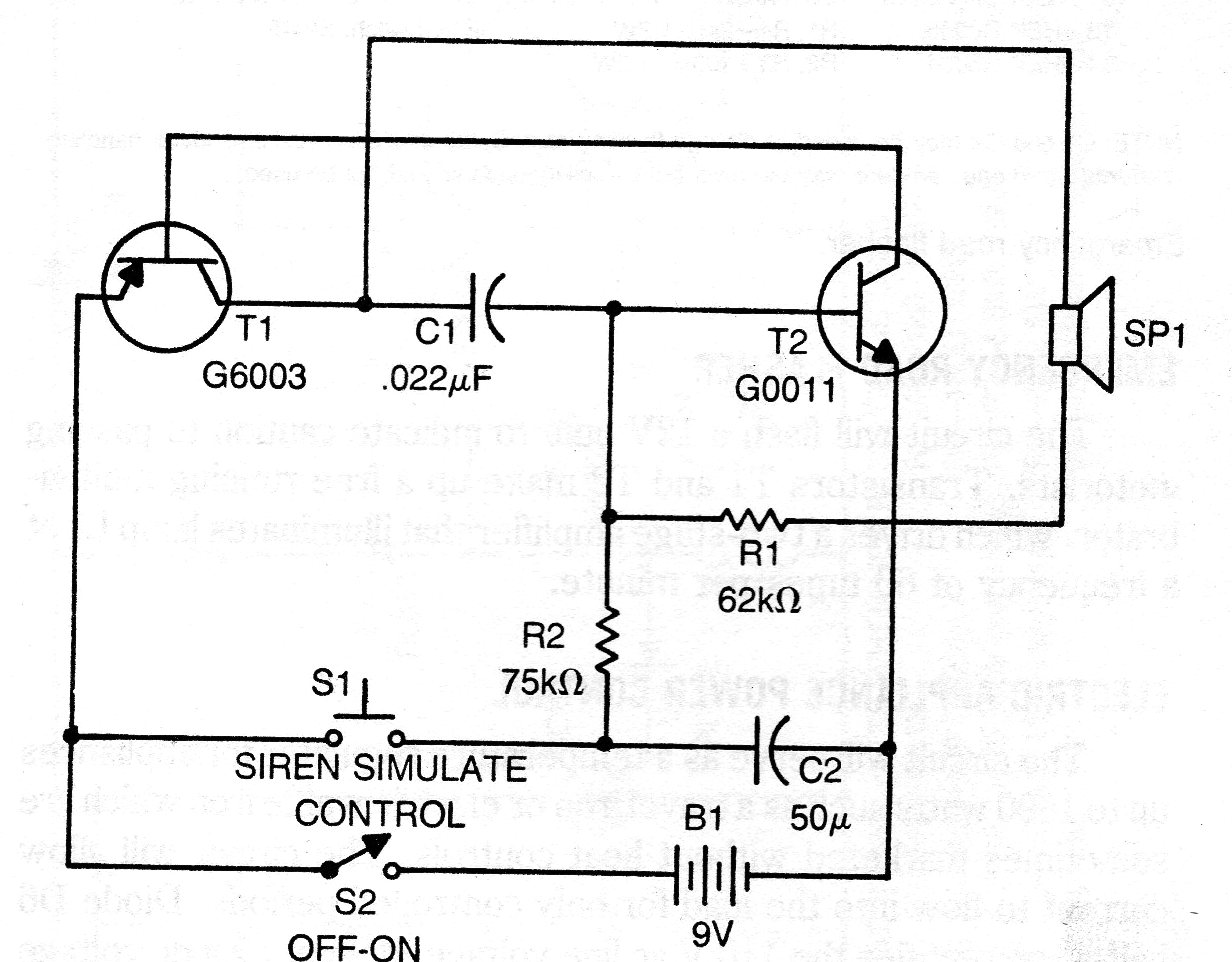

En el circuito de la figura, al apretar S1 el sonido varía según el valor de R2 y del capacitor C2. Estos componentes se pueden cambiar para obtener los efectos deseados. T1 puede ser un BC558 y T2 un BD135. El circuito puede ser alimentado por tensiones entre 6 y 12 V. Obtuvimos este circuito de una antigua publicación americana, pero con los cambios realizados en los componentes funciona perfectamente. El altavoz es de 4 ó 8 ohms.
| Haga click en la imagen para ampliar |
