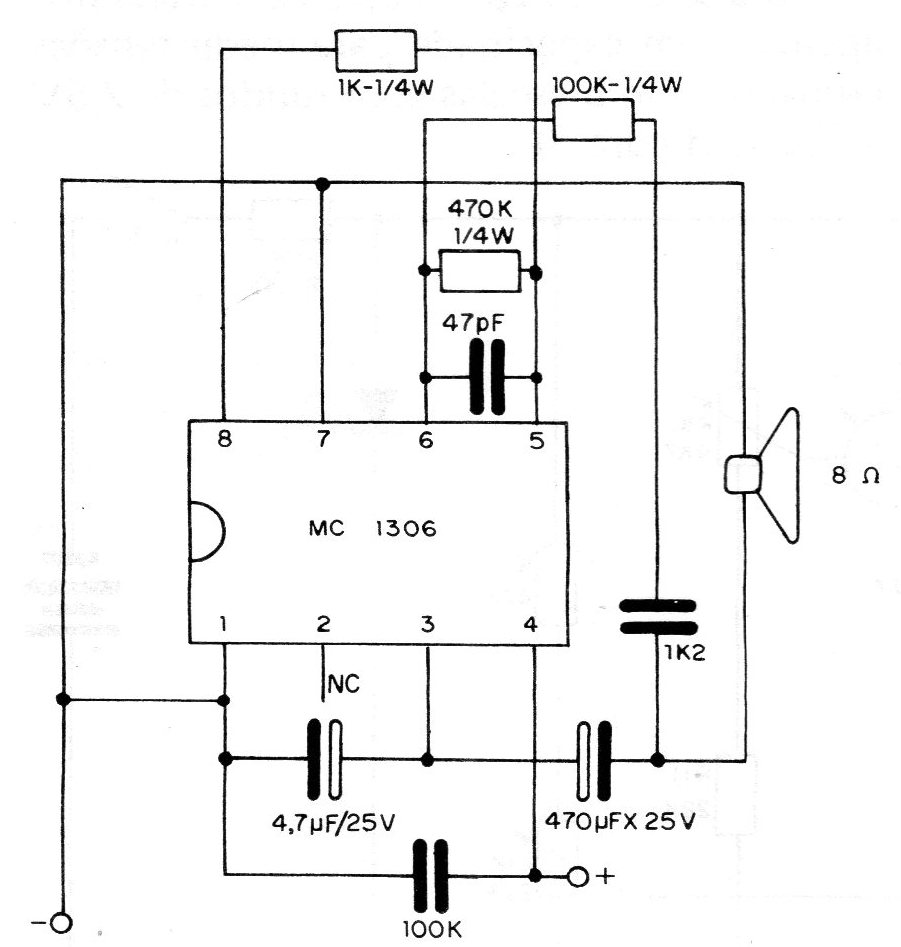

Este circuito es de una documentación de 1983. El autor nos muestra un circuito experimental de una sirena con 1 integrado. El integrado utilizado, si algún lector lo tiene y desea hacer experimentos, es el MC1306. La tensión de alimentación se sitúa entre 9 y 12 V.
| Haga click en la imagen para ampliar |
