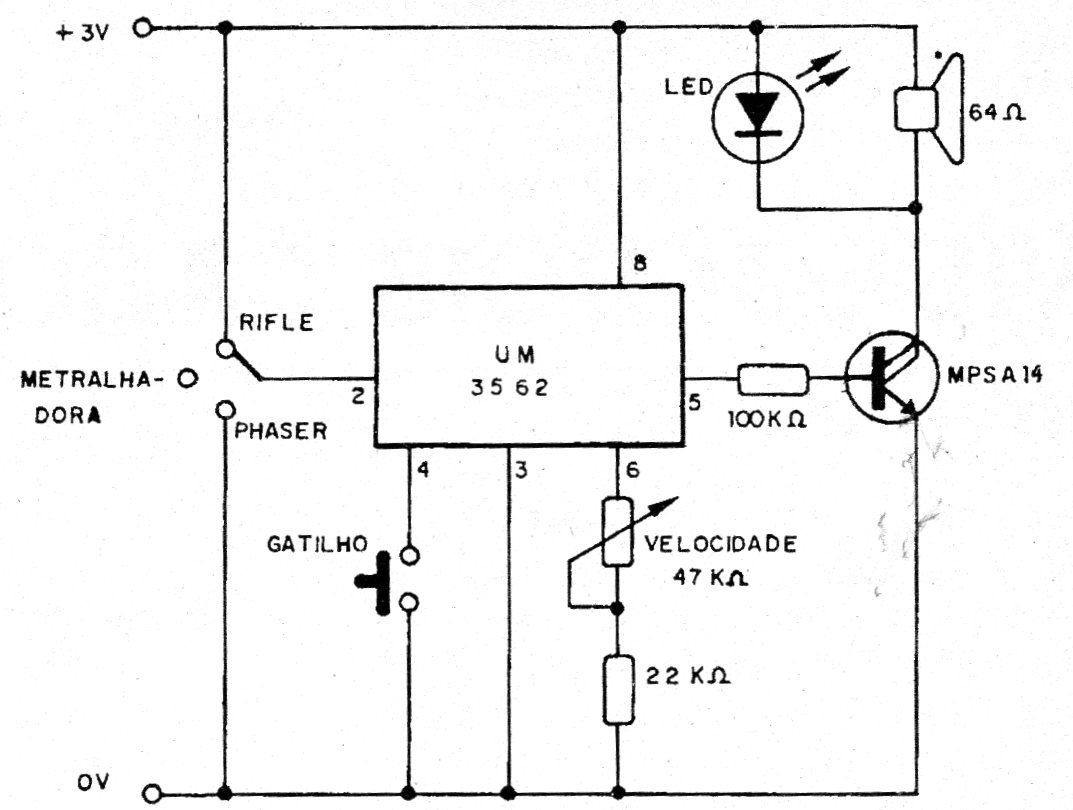

El circuito integrado UM3562 es un dedicado encontrado en muchos juguetes, pues genera tres tipos de sonidos de armas, dependiendo de la posición de la clave de programación. La alimentación se realiza por medio de dos pilas comunes y el transductor usado debe tener una impedancia de 64 ohmios. Al mismo tiempo que el sonido se emite al apretar el "gatillo" el LED se enciende. La velocidad de repetición de los disparos, en el caso de la ametralladora se ajusta en el trimpot. Para mayor potencia, se puede aplicar la señal del pin 5 a un amplificador.
| Haga click en la imagen para ampliar |
