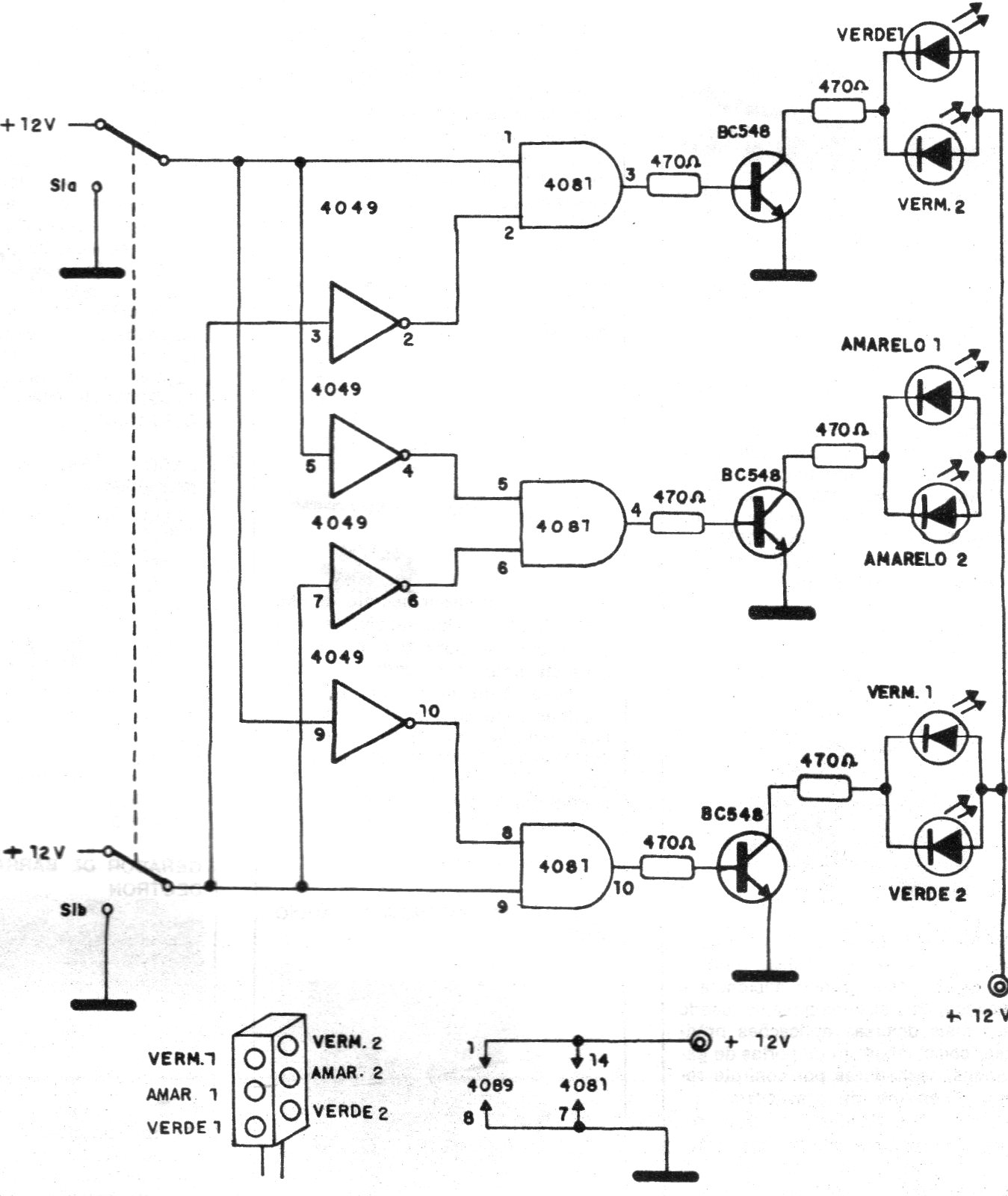

Este circuito muestra cómo se puede obtener un semáforo con circuitos digitales CMOS y accionamiento manual. El circuito es de una documentación de 1987 pudiendo ser adaptado para operar como shield de microcontroladores. También podemos modificar los pasos de salida para accionar SCR y con eso lámparas incandescentes de colores.
| Haga click en la imagen para ampliar |
