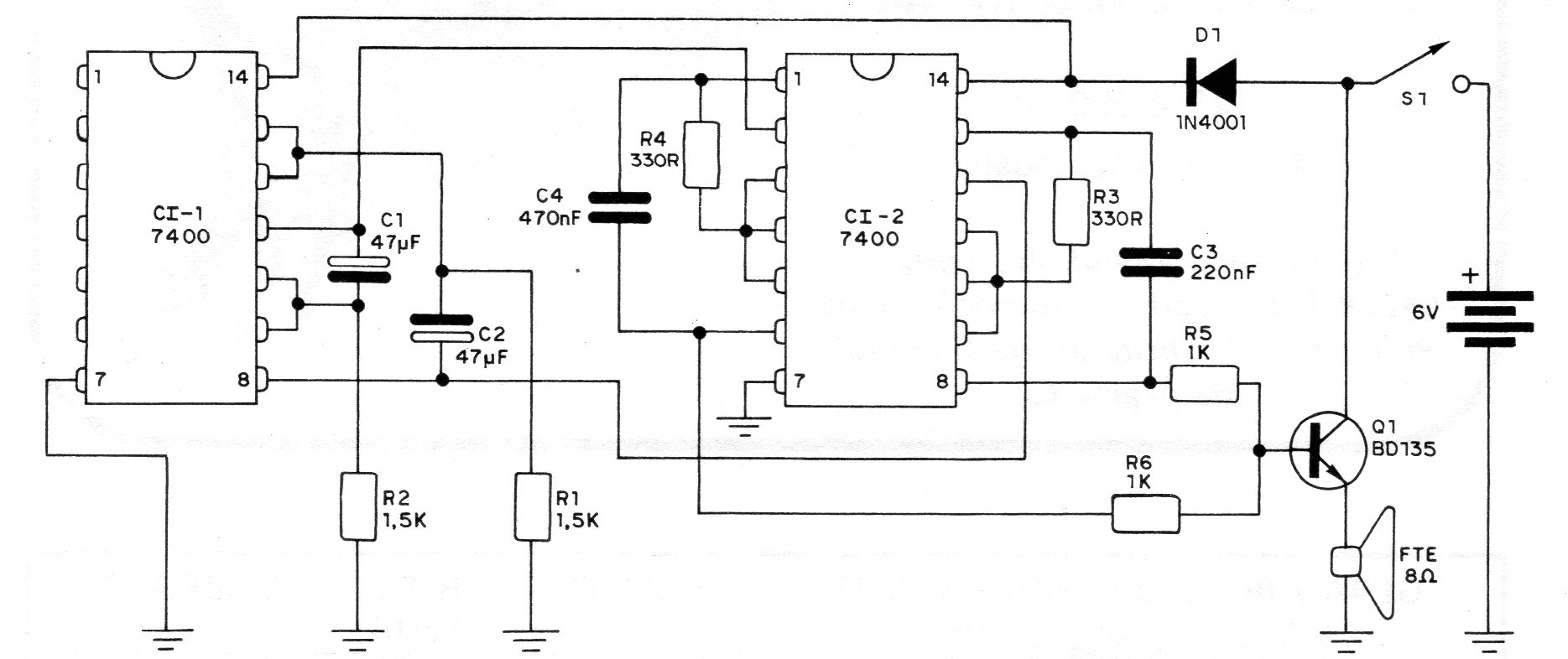

Por el uso de circuitos integrados TTL, esta sirena debe ser alimentada por 5 V o de la forma indicada con D1 para reducir la tensión. El circuito puede ser utilizado como shield, bastando liberar el pin 9 del CI-1 y usarlo como control digital del microcontrolador. La etapa de potencia con el BD135 puede ser alimentada por tensión mayor.
