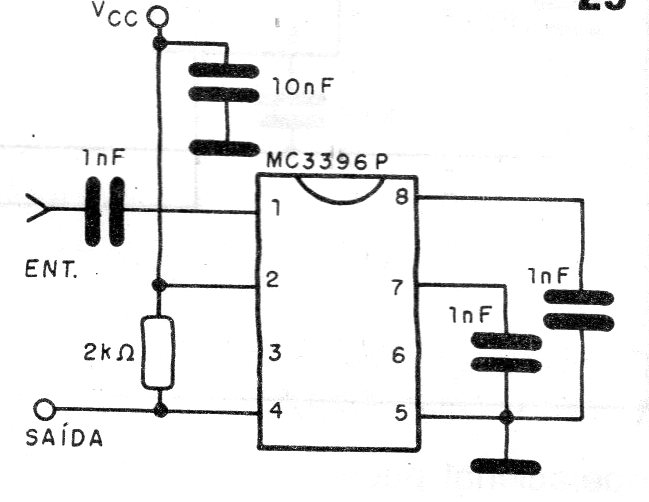

Encontramos este circuito en una documentación de 1992. Es un divisor de señales digitales usadas en frecuencímetros para expandir su escala. El circuito permite la lectura de señales hasta 200 MHz en frecuencímetros hasta 20 MHz. El circuito integrado utilizado no es común en nuestros días.
