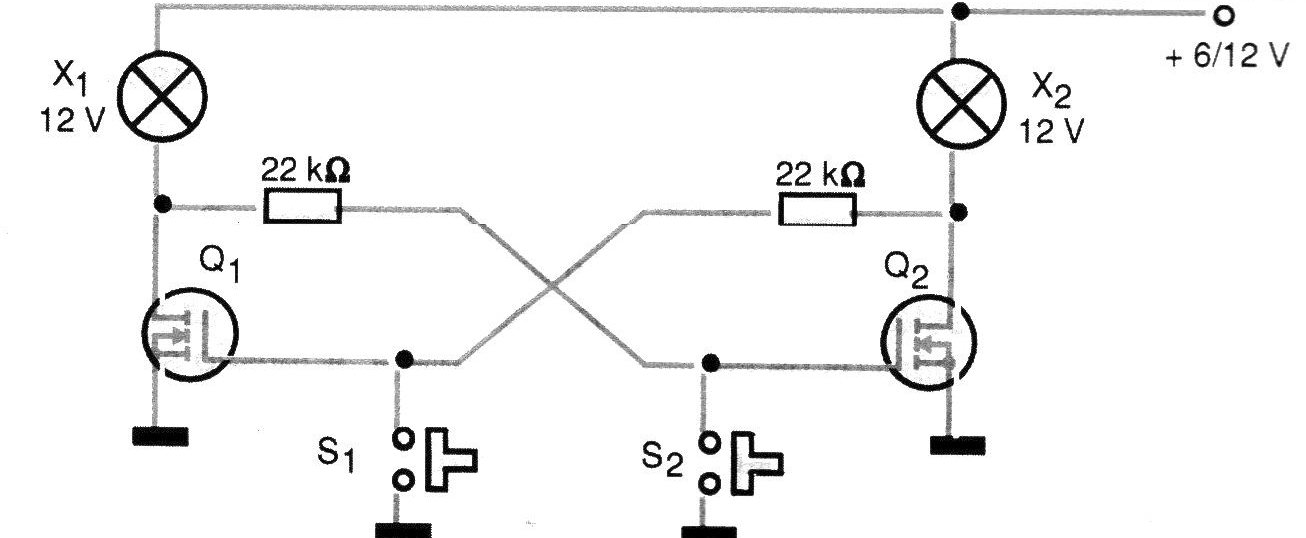

Un interesante flip-flop de potencia se muestra en la figura. En este circuito, al presionar uno de los interruptores, el transistor correspondiente va al corte, de modo que el otro pasa a conducir la corriente, encendiendo la lámpara correspondiente. Si los interruptores son reemplazados por sensores tipo reed-switch el circuito puede ser empleado en automatismos, pues las lámparas pueden ser cambiadas por motores, solenoides u otros elementos.
