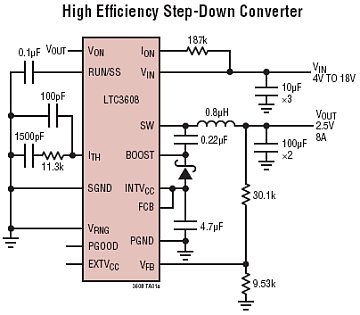

Este circuito consiste en un convertidor Step-Down (reductor de tensión) que puede proporcionar una salida de 5 A con entradas de 4 a 18 V. La configuración mostrada en la figura está basada en el circuito integrado LTC3608 de Linear Technology (www.linear.com), que posee el MOSFET de potencia on-chip y una referencia interna de precisión. El circuito es estable con condensadores de cerámica en la salida y además posee características como límite de corriente ajustable, arranque suave programable y protección contra sobretensión en la salida. Otra característica importante de este circuito es su eficiencia que alcanza el 95% con una corriente de salidas en el rango de 2 a 4 A, para una tensión de entrada de 12 V y tensión de salida de 2,5 V. El circuito integrado utilizado es suministrado en envoltura QFN de 7 x 8 mm. La tensión mínima de salida es de 0,6 V y la frecuencia de conmutación de 1 MHz.
