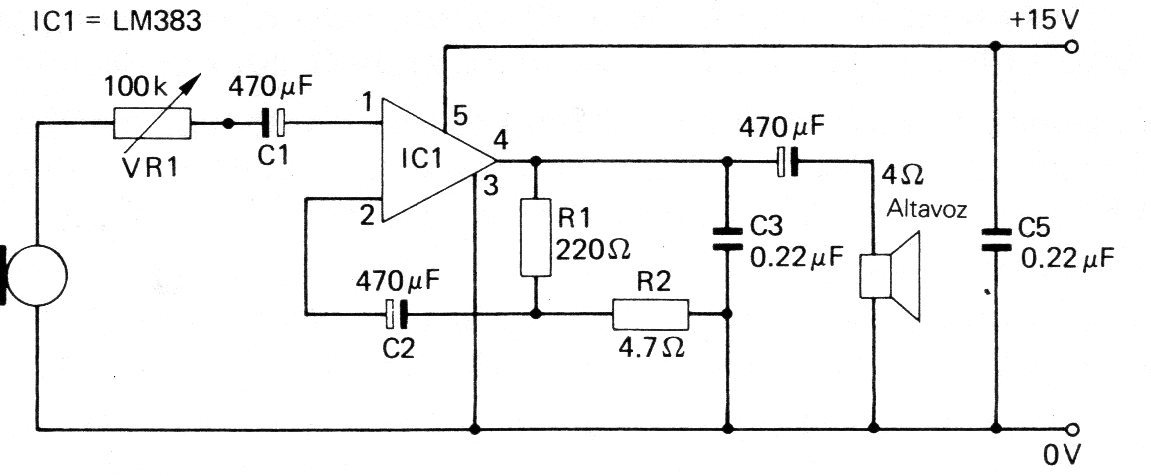

Este circuito hace uso de un integrado poco común actualmente. Puede suministrar una potencia de 6 W cuando se alimenta por fuente de 15 V. El altavoz es de 4 ohms. Encontramos el circuito, que aparece también en otros puntos del sitio, en una documentación española de 1983. El micrófono debe ser de alta impedancia.
| Haga click en la imagen para ampliar |
