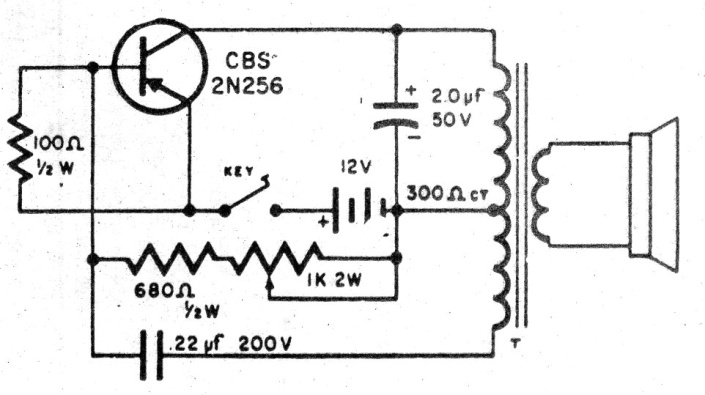

Este oscilador antiguo aprovecha un transformador de salida de una radio transistorizada de la época. El capacitor de 2 uF en paralelo con el altavoz puede reducirse a un tono más agudo y el potenciómetro de ajuste puede tener valores mayores, hasta unos 47k. El transistor puede ser el BC548 y la alimentación hecha con tensiones a partir de 3 V.
