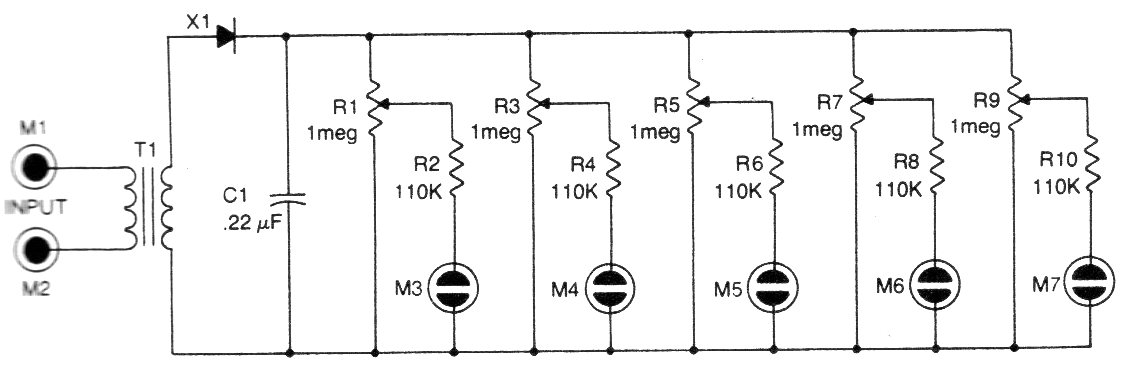

Este circuito da una idea de la potencia de un amplificador de audio por encima de 1 W. El transformador tiene un primario de 110 V y un devanado de 6 a 12 V con 1 A conectado a la salida del amplificador en prueba. Se aplica al amplificador una señal de 1 kHz para las pruebas.
