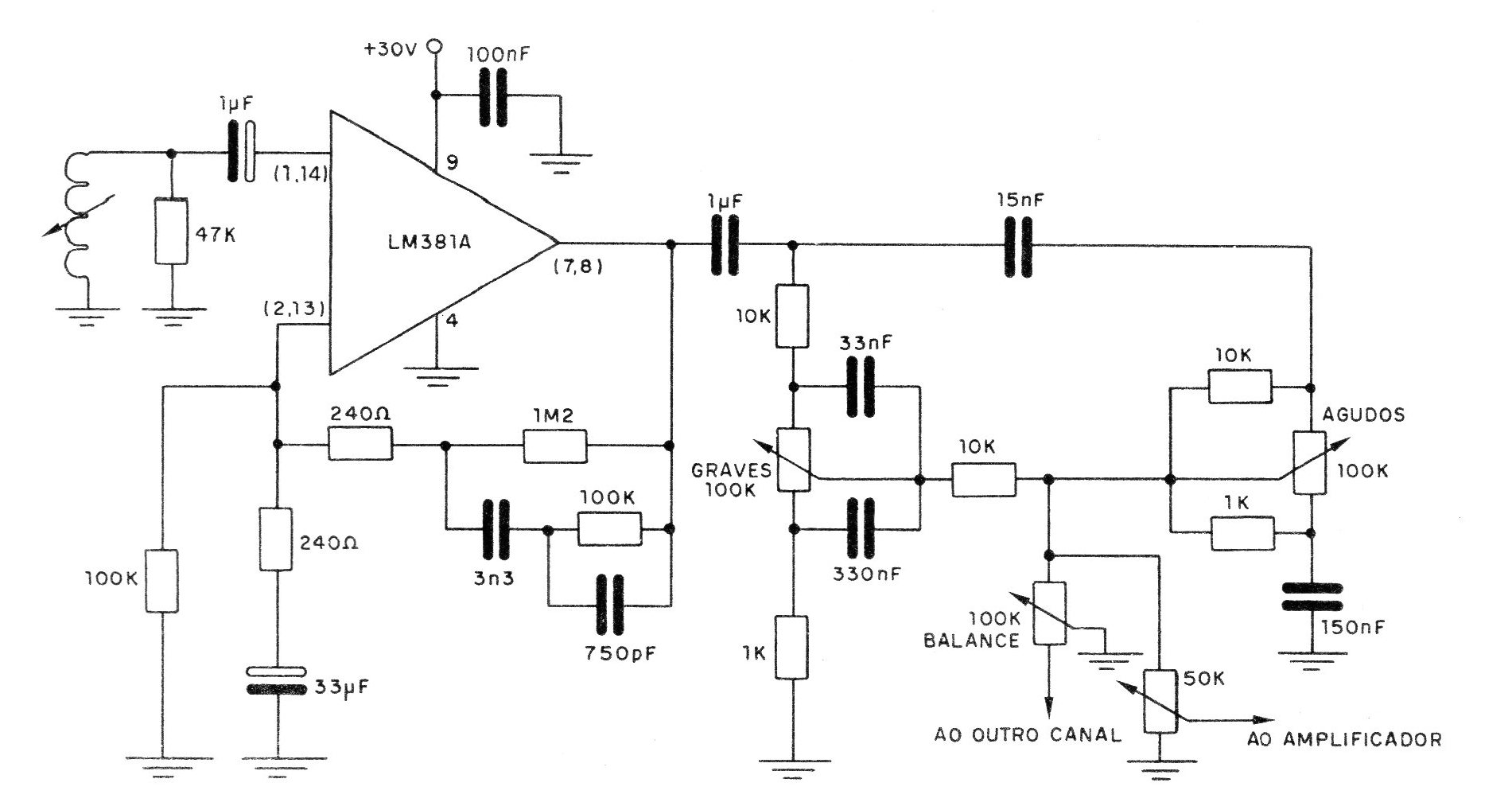

Este circuito fue encontrado en una publicación de National Semiconductor. El problema de los proyectistas que construyen sus amplificadores de potencia y desean utilizarlos con cápsulas magnéticas está en su bajo nivel de señal, que exige el empleo de preamplificadores especiales. El preamplificador sugerido en la figura es ideal para este tipo de aplicación y además agrega los controles de graves, agudos y el balance. El corazón del preamplificador es un integrado LM381 que lleva dos amplificadores, cada uno que se utiliza para un canal del sistema estereofónico. Los números entre paréntesis para los pinos se refieren a los dos canales, o sea (1, 14) significa que el pino 1 es para un canal y el 14 corresponde al otro canal, idéntico. La alimentación de 30 V puede obtenerse del propio amplificador con el que el preamplificador debe funcionar. Recuerde que la construcción de este circuito en placa de circuito impreso debe ser cuidadosa, pues se trata de unidad de bajo nivel de ruido y gran sensibilidad, estando por lo tanto sujeta a la captación de zumbidos.
