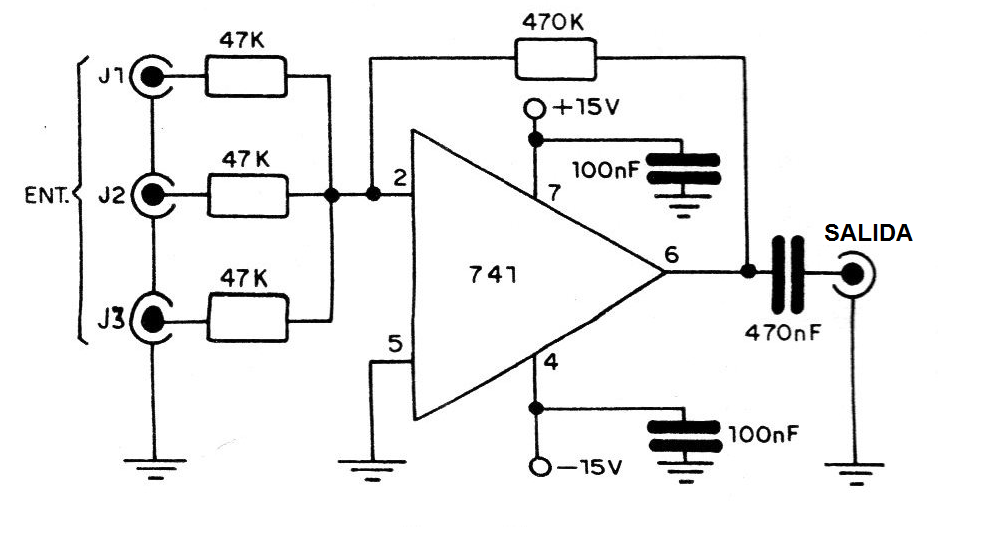

En la figura tenemos un circuito de un mezclador de audio muy simple, que hace uso de un operacional 741. La impedancia de entrada es determinada básicamente por los resistores en serie con los jack de entrada, y la ganancia por el resistor de realimentación. En el circuito indicado la ganancia de tensión es de aproximadamente 10 veces. Se utiliza una fuente simétrica de 15 V, pero las tensiones entre 9 y 15 V deben permitir un funcionamiento normal con la mayoría de las fuentes de señal. En el montaje de este circuito se deben tomar las precauciones normales para los que operan con señales de audio de baja intensidad, es decir, conexiones cortas o blindadas para los jack de entrada y salida. El uso de la placa de circuito impreso se recomienda para un montaje perfecto.
