Este circuito integrado está indicado para aplicaciones con baja tensión de alimentación, como por ejemplo en pequeños aparatos de alta fidelidad que utilizan auriculares solamente. Se presenta en envoltorio DIL de 8 pines Podemos destacar las siguientes ventajas en este integrado
- No necesita ningún componente externo
- Puede operar con alimentación de batería en el rango de tensiones de 1,6 a 6,0 V
- Corriente quiescente muy baja (típicamente de 3,2 mA con alimentación de 3 V)
- Ganancia con retroalimentación fijada en 26 dB en la configuración estéreo o 32 dB en la configuración mono puente (BTL).

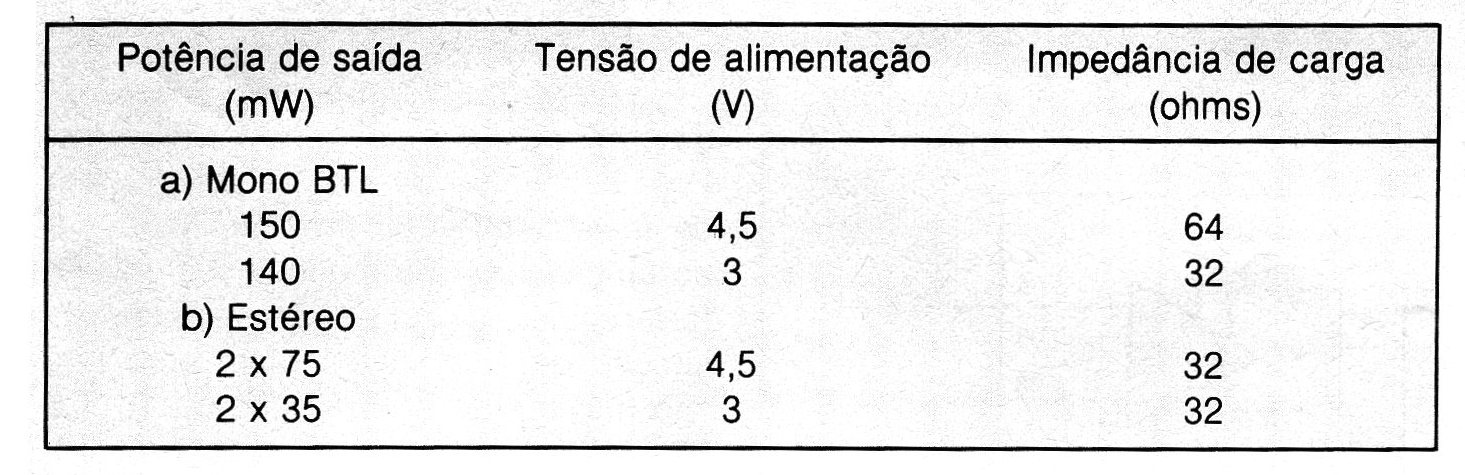

Para una distorsión total de 10% tenemos la siguiente tabla de potencias:
| Haga click en la imagen para ampliar |
| Haga click en la imagen para ampliar |
