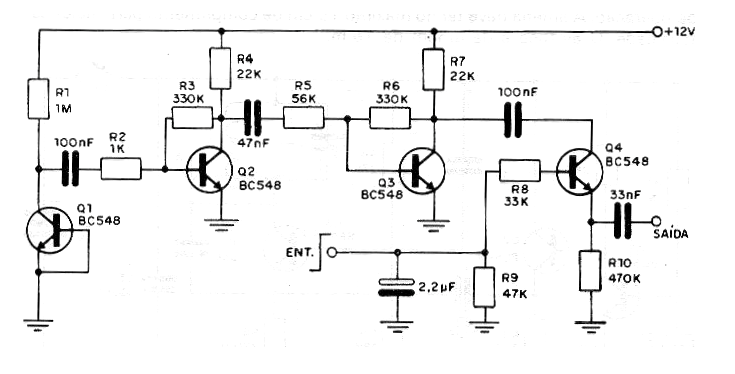

Cuando un pulso se aplica a la entrada de este circuito, la señal que se obtiene en la salida corresponde al sonido de plato de una batería. Con esto, podemos utilizar este circuito como base de un interesante proyecto de batería electrónica controlada por microcontrolador (shield), o como timbre o dispositivo de llamada con sonido diferente. Por supuesto, la señal debe aplicarse a la entrada de un amplificador de audio. El reloj puede venir de la salida de 5 V de un Arduino.
| Haga click en la imagen para ampliar |
