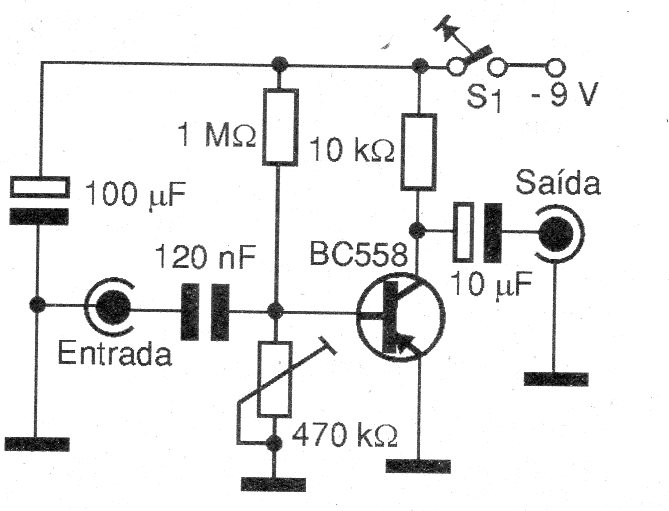

Esta es otra de las posibles configuraciones de preamplificador con transistores en la configuración de emisor común. El circuito hace uso de un transistor PNP y tiene un ajuste de polarización de entrada para posibilitar la operación sin distorsión. OI circuito tiene bajo consumo pudiendo ser alimentado por una batería de 9 V.
| Haga click en la imagen para ampliar |
