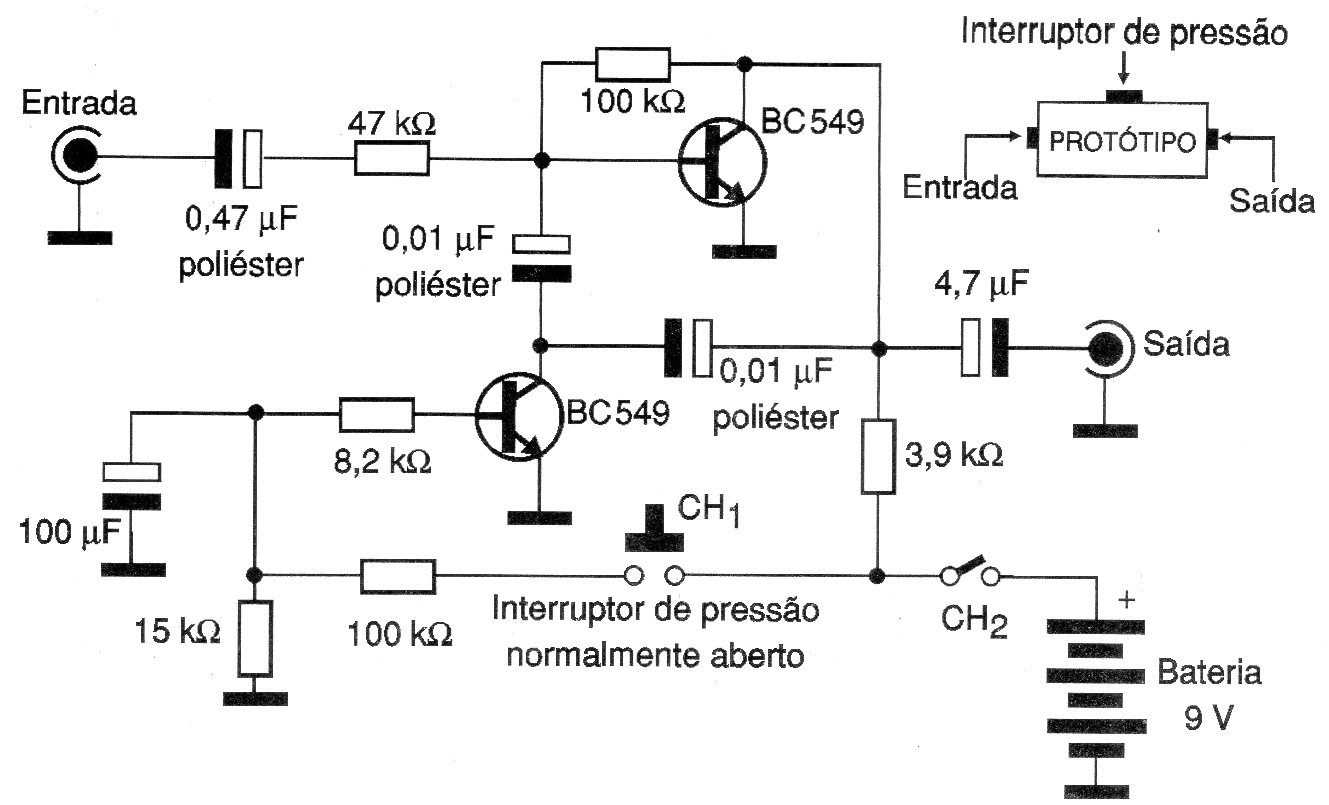

En este circuito de efectos para guitarra, encontrado en una publicación de 2006, cuando se presiona CH-1 el condensador de 100 uF se carga y con ello la polarización de base del BC549 que se hace a través del resistor de 8k2 es cortada. Con ello la impedancia entre emisor y colector del transistor cae a un valor muy bajo. El capacitor de 100 uF comienza entonces a descargarse a través del resistor de 15 k produciendo un efecto de variación del sonido o "uá-uá". El bajo consumo del aparato posibilita su alimentación por una pequeña batería de 9 V. El montaje debe ser hecho en caja blindada para que no ocurra la captación de zumbidos.
