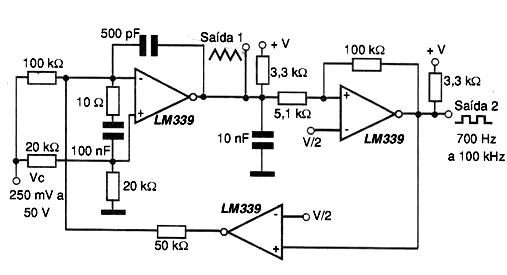

Una configuración utilizando tres de los cuatro comparadores de tensión existentes en el LM339 se muestra en la figura y es sugerida por National Semiconductor. Este circuito genera señales de 700 Hz a 100 kHz, cuando la tensión de control (Vc) varía entre 250 mV y 50 V. El circuito también tiene dos salidas en las que se obtienen señales rectangulares y triangulares. Observe la necesidad de una polarización de V / 2 en dos puntos del circuito. Esta polarización se puede obtener con un divisor resistivo formado por dos resistores de 10 k ohms conectados en serie.
