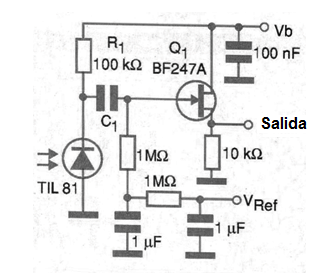

En el circuito mostrado en la figura el diodo opera en el modo generador, es decir, generando una tensión de señal cuando incide la radiación modulada. Esta tensión aparece sobre el resistor de carga R1 y se aplica a la conducción del transistor de efecto de campo de unión a través del capacitor C1. Los valores de los resistores se determinan por las características de la señal que debe ser captada y por el foto-diodo usado.
