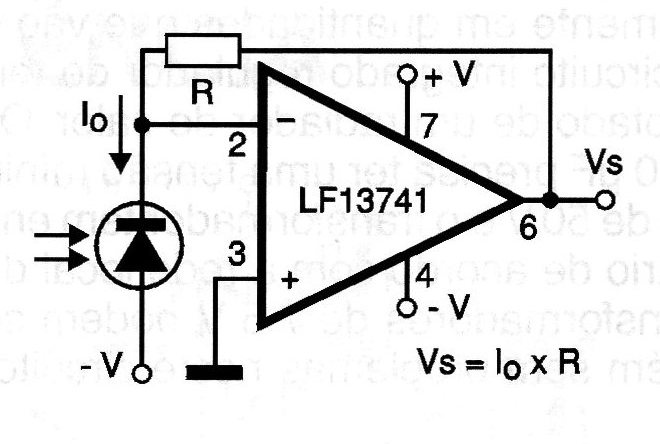

La ganancia de este circuito se da por el valor de R1 que depende de la corriente en el fotodiodo. La corriente en el fotodiodo es función tanto de la iluminación y de sus características. El circuito se puede utilizar como interfaz de sensores infrarrojos o controles remotos. El amplificador operacional debe ser alimentado con una fuente simétrica de 6 a 12 V. Se pueden utilizar amplificadores operativos equivalentes y sólo debe tenerse en cuenta posible modulación en frecuencia elevada de las señales, que deben estar dentro de la capacidad de operación del componente elegido.
