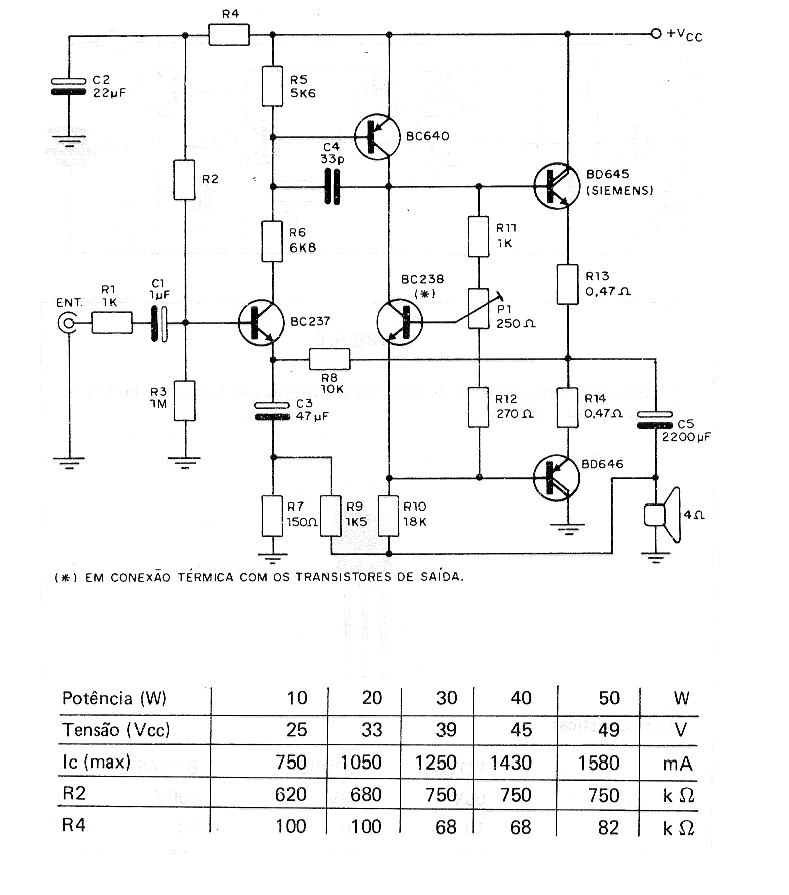

El circuito mostrado a continuación es un amplificador de audio con salida en simetría complementaria usando transistores Darlington. Dependiendo de la tensión de alimentación y de los valores de algunos componentes, puede proporcionar potencias de salida de 10 W a 50 WRMS. Los resistores de 0,47 ohms deben ser de 1 W de disipación (hilo) y el altavoz (o caja) compatible con la potencia de la versión. Por las corrientes máximas en la tabla se debe dimensionar la fuente de alimentación. Los transistores de salida deben estar dotados de buenos radiadores de calor. En P1 se ajusta la tensión entre R13 y R14 a la mitad de la tensión de alimentación.
