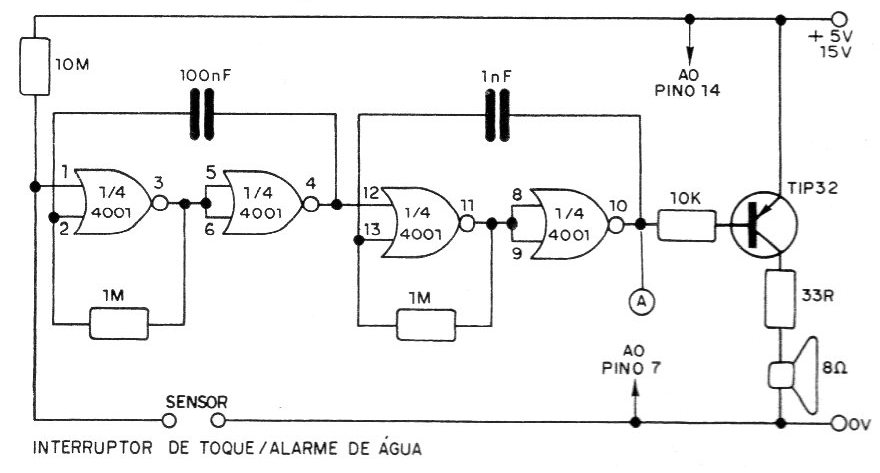

La presencia de una baja resistencia entre los terminales del sensor hace que este oscilador modulado entre en acción, emitiendo sonido por el altavoz. Se utilizan dos osciladores, cada uno con dos puertas NAND, obteniéndose una señal modulada. La activación del primer oscilador, que controla el segundo, se realiza con la presencia de una baja resistencia en el sensor. Para el integrado C-MOS esta "baja resistencia" es del orden de algunos megohms, lo que quiere decir que la presencia de humedad, el toque de los dedos o incluso gotas de lluvia pueden disparar el circuito, con la emisión de sonido. También en este circuito se pueden emplear etapas amplificadoras con la conexión en el punto (A).
