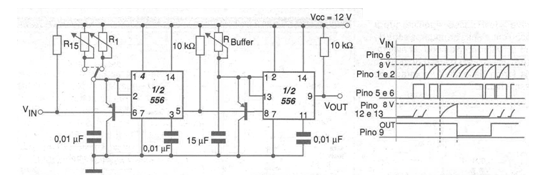

El circuito de la figura alerta cuando la frecuencia de los pulsos aplicados a su entrada, que se asocian a la velocidad de un motor o de un mecanismo, sobrepasa cierto valor, ajustado en los potenciómetros conectados al primer circuito de temporización. Las formas de onda correspondientes se muestran en la misma figura, observándose que la salida del segundo temporizador va al nivel bajo cuando la frecuencia de entrada sobrepasa el valor ajustado. En el diagrama representamos un doble 555 (556), pero 555 separados también se pueden utilizar con igual rendimiento. La intensidad del pulso de entrada (pulsos negativos) debe ser capaz de disparar el 555. Sensores tipo reed aterrados o aún sensores mecánicos comunes se pueden utilizar para ese propósito.
