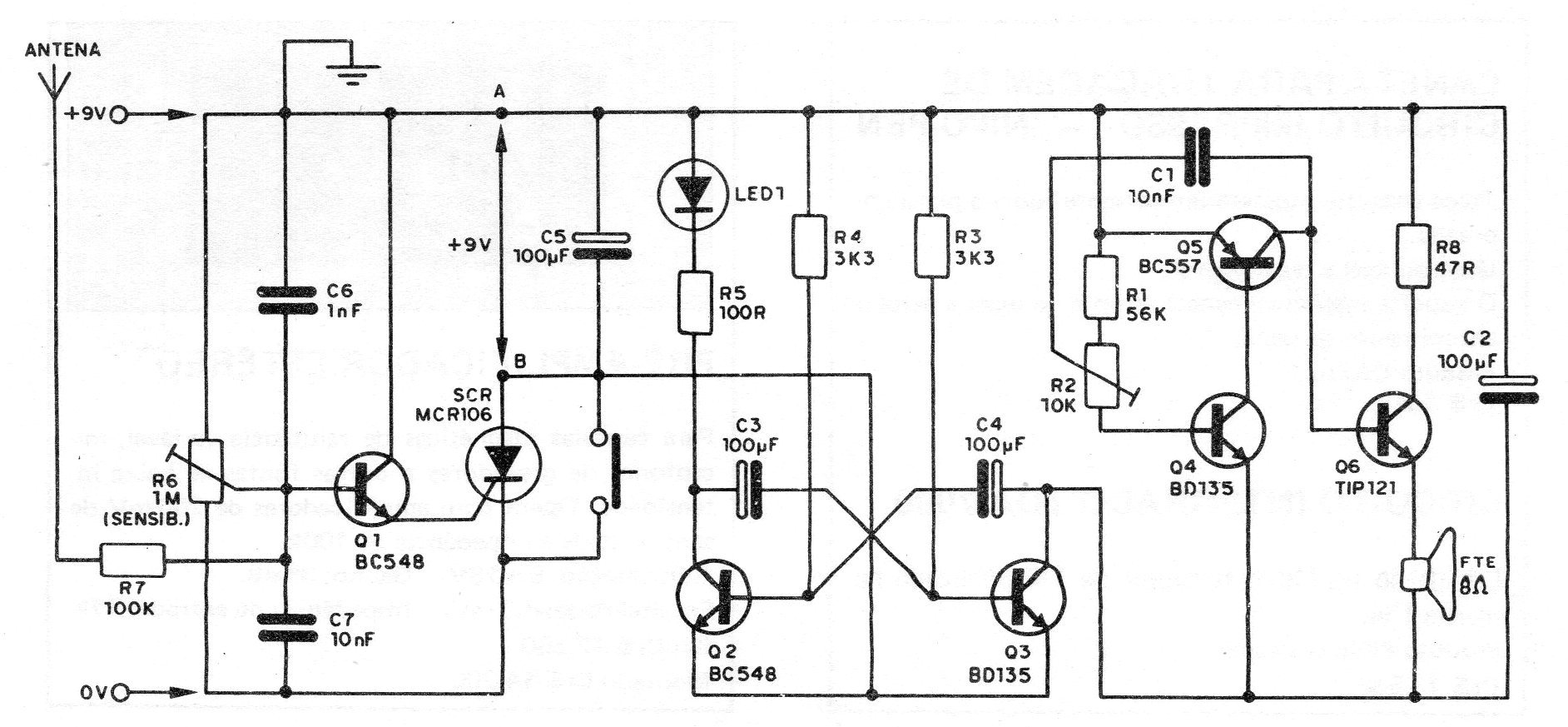

Este aparato se puede utilizar como el arme de proximidad, el sensor de timbre o el timbre. Cuando se conecta a la manija de una puerta, al toque de alguien se disparará, accionando de modo intermitente un oscilador de audio que opera alrededor de 500 Hz. El circuito completo del aparato, alimentado por una tensión de 9 V, se muestra en la figura. Como podemos ver, el circuito de disparo está formado por un SCR que tiene en la conducción un transistor NPN amplificador con la base conectada al sensor. Cuando una pequeña corriente circula por la base del transistor, ya sea debido al toque directo oa la inducción por aproximación, es amplificada y aplicada al SCR provocando su disparo. Para que el circuito no opere de forma errática existe un potenciómetro de ajuste de sensibilidad. Este potenciómetro puede tener valores entre 1 M y 2M2. El SCR dispara alimentando un multivibrador asequible de baja frecuencia que es el circuito de intermitencia. Para monitorear la acción de este intermitente hay un indicador LED en el colector de uno de los transistores. La frecuencia de este intermitente es básicamente determinada por los capacitores de 100 uF (C3 y C4). Los cambios en estos componentes se pueden realizar para modificar el comportamiento del equipo. Finalmente, tenemos el circuito de aviso que lleva tres transistores y cuya frecuencia se ajusta en P2, determinada también por C1. El transistor de salida de este oscilador proporciona buena potencia, pudiendo alimentar directamente un altavoz. En el uso práctico existen dos opciones de alimentación: el uso de una fuente estabilizada de 9 V que proporcione una corriente de al menos 200 mA o el uso de pilas comunes, medianas o grandes, conectadas en serie. Esta versión en especial es la recomendada para uso como alarma, en vista de la posibilidad del intruso, previendo la existencia del dispositivo, resolver cortar el suministro de energía. El consumo de corriente en la condición de espera es prácticamente nulo, de modo que el desgaste de las pilas prácticamente no existe. Observamos que, dada la sensibilidad del circuito de entrada, puede ocurrir el disparo errático de la alarma con cables largos hasta el sensor, recomendamos en este caso el uso de cable blindado.
