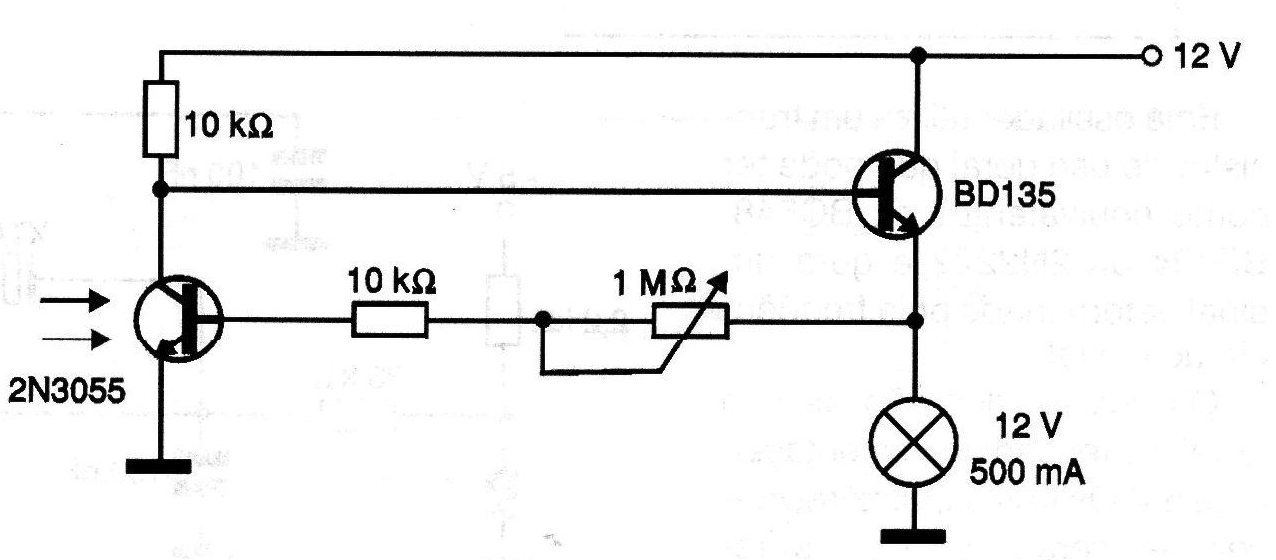

El sensor de este circuito es un transistor 2N3055 del cual se ha retirado la tapa de la envoltura para exponer la pastilla de silicio a la luz. Cuando la luz deja de incidir sobre el transistor 2N3055, conmuta el BD135 o equivalente, y la lámpara de carga es accionada. El ajuste del punto de disparo en función de la intensidad de la luz incidente en el sensor se determina mediante el ajuste del trimpot de 1 M ohms. El circuito admite lámparas de hasta 500 mA y el BD135 debe montarse en un radiador de calor. El resistor de 10 k ohms también se puede cambiar en función de la sensibilidad.
