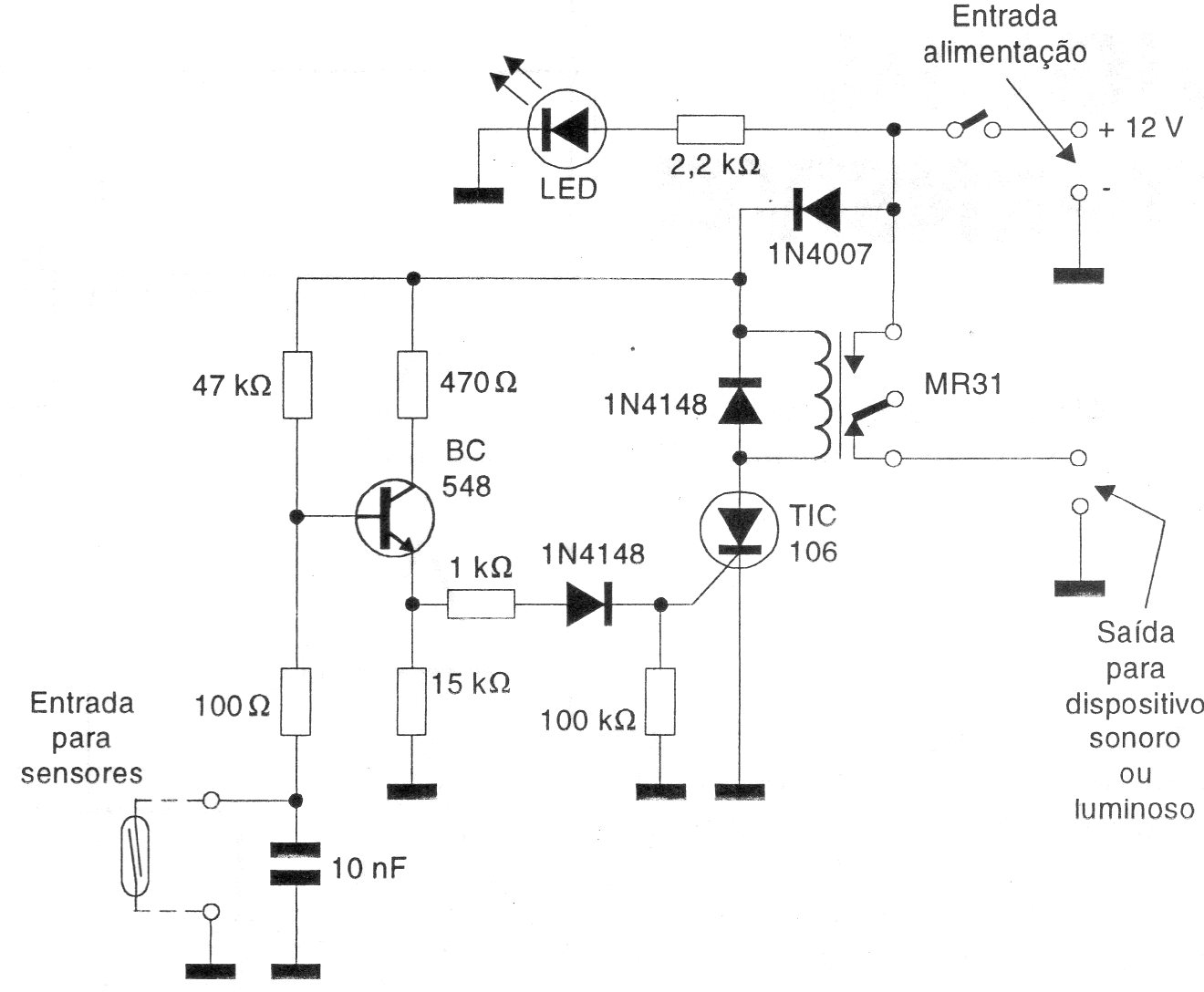

Este simple circuito de alarma fue encontrado en una documentación de 1998. Cuando los sensores se activan el circuito dispara cerrando los contactos de un relé de 12 V. El SCR no necesita ser dotado de disipador y el circuito tiene todavía un LED para indicar su funcionamiento .
| Haga click en la imagen para ampliar |
