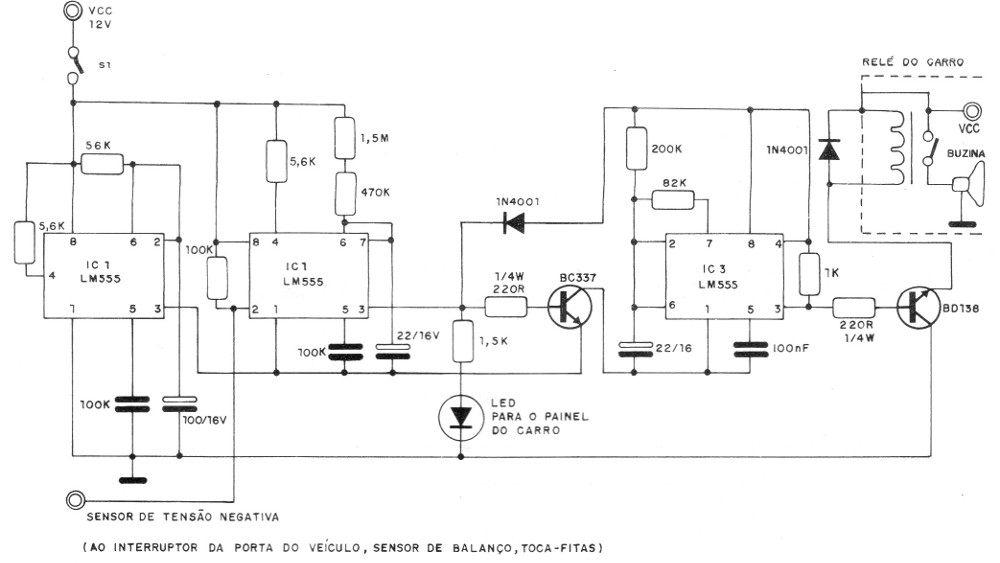

Este circuito fue encontrado en una documentación de 1987, pero utiliza componentes bastante comunes en el mercado actual. El circuito tiene dos etapas, siendo una de disparo y la otra de temporización, actuando sobre un relé. Cuando S1 se activa el LED se enciende por 8 segundos que es el tiempo que se tiene para entrar en el vehículo y desarmar la alarma. El relé de 12 V controla directamente la bocina.
| Haga click en la imagen para ampliar |
