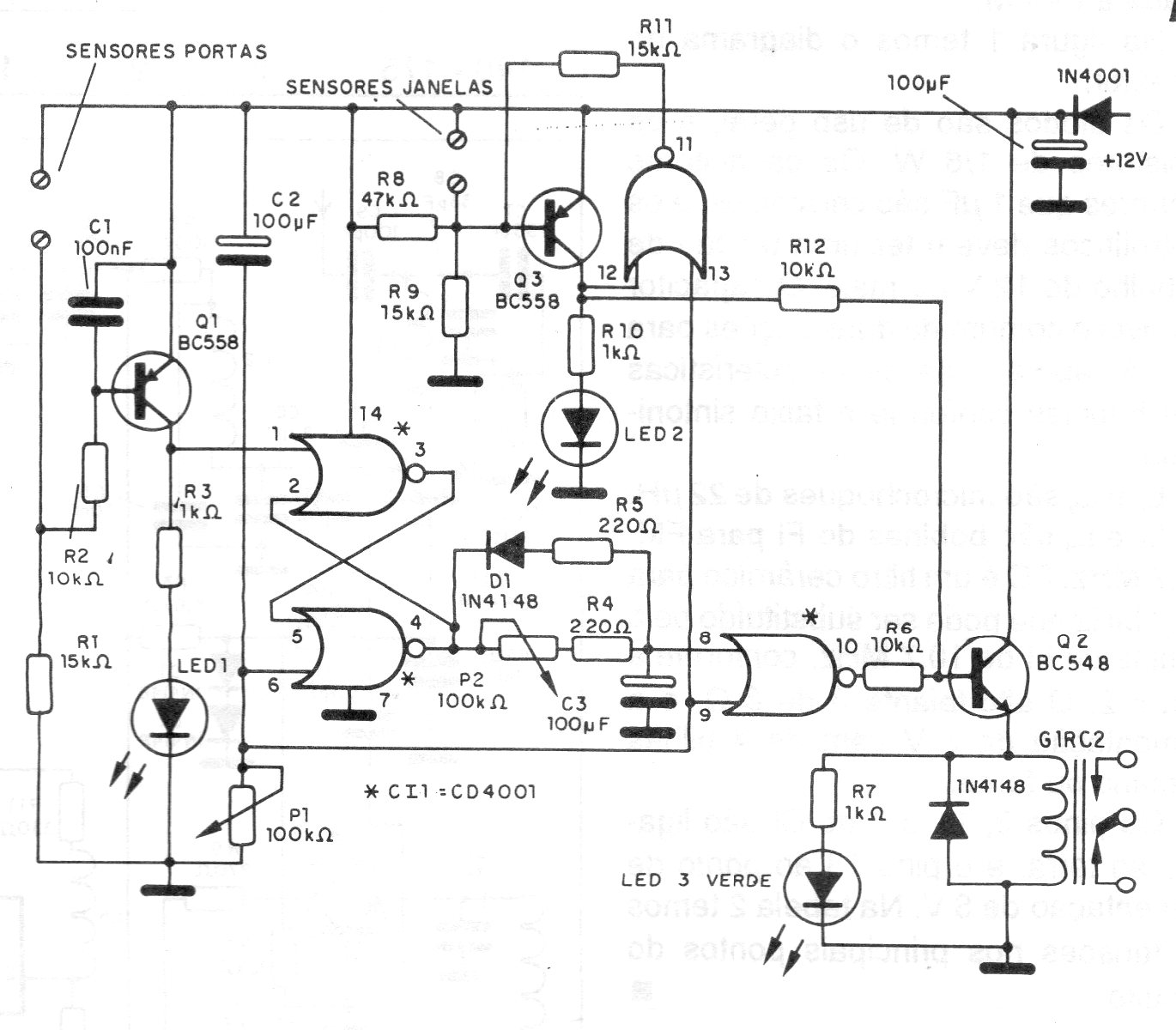

Esta es una alarma convencional que utiliza sensores de tipo NA y NF para puertas y ventanas. El circuito es de una documentación de 1994 usando sólo un relé para controlar un sistema de alarma. El circuito utiliza fuente con batería y vía red dada en CIR9727. Los trimpots ajusta la sensibilidad y los tiempos.
| Haga click en la imagen para ampliar |
