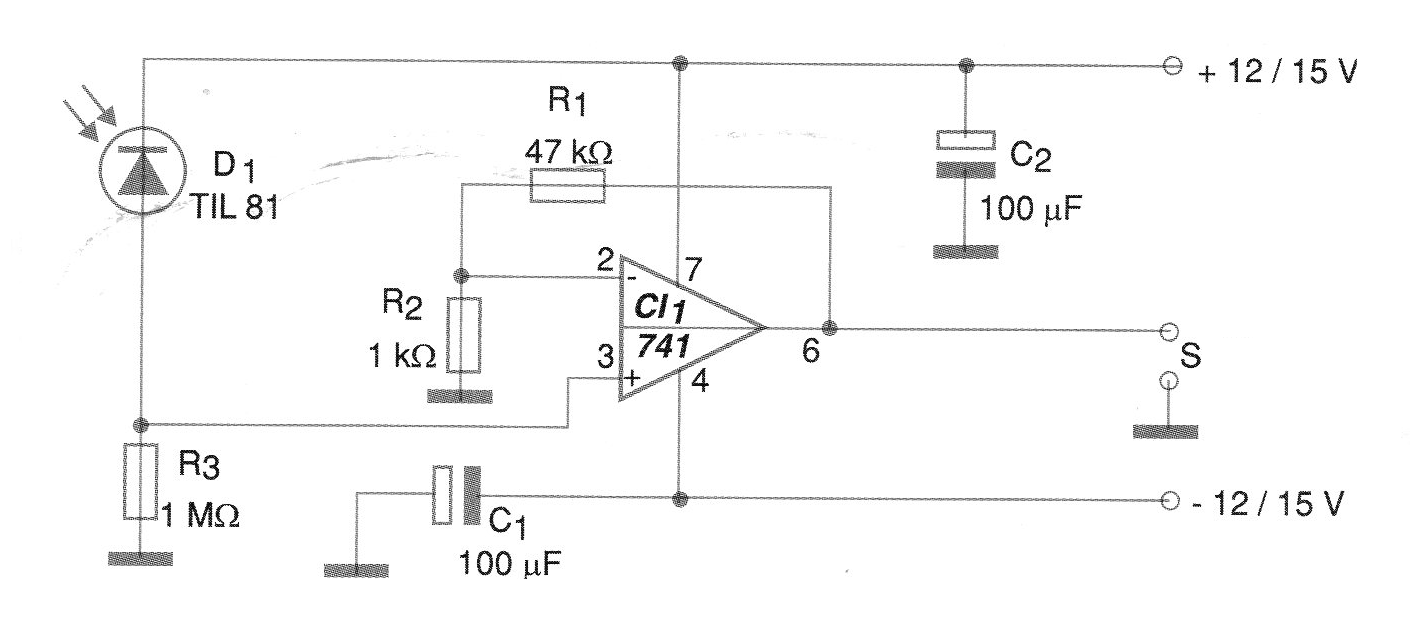

El circuito presentado en la figura 1 puede ser utilizado como un receptor a la luz modulada a baja frecuencia (visible o infrarrojo) hasta algunas decenas de quilohertz.
El sensor puede ser cualquier foto-diodo o foto transistor común. Observe que la fuente de alimentación debe ser simétrica.
La ganancia es dada por el resistor R1, que puede tener su valiente aumentando conforme la aplicación hasta más de 1 M ohms.

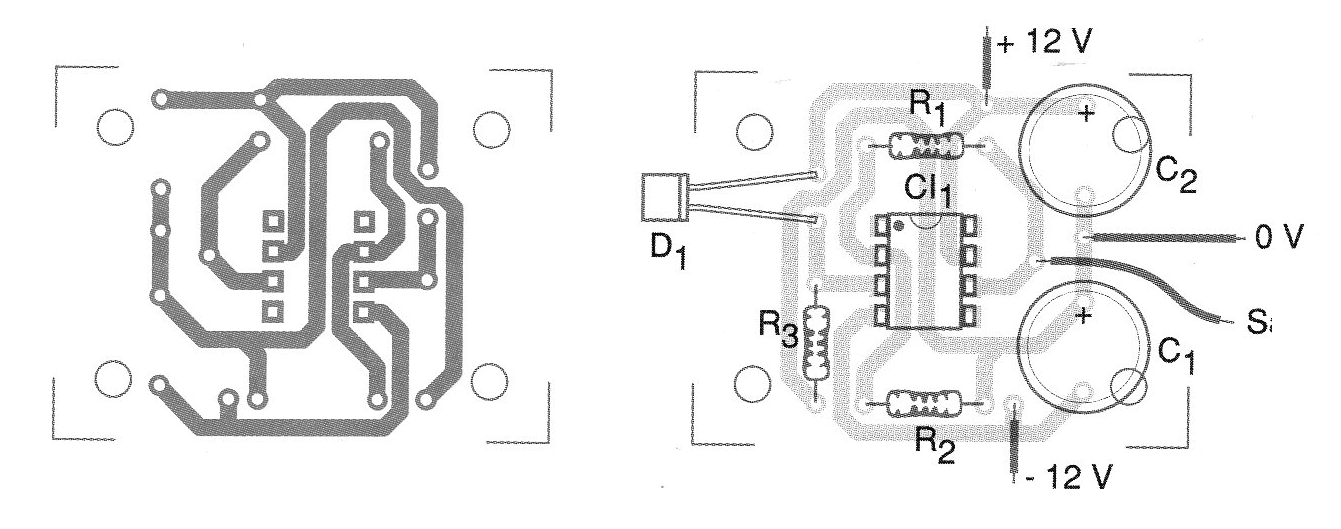

En la figura 2 tenemos una sugerencia de placa de circuito impreso para la implementación de este receptor.
Se pueden utilizar amplificadores operacionales equivalentes, incluidos los tipos que sean capaces de operar con frecuencias más altas que el 741.
LISTA DE MATERIAL
CI-1 - 741 o equivalente - amplificador operacional
D1 - Fotodiodo (TIL81 o equivalente)
R1 - 447 k ohms x 1/8 W - resistor
R2 - 1 k ohms x 1/8 W - resistor
R3 - 1 M ohms x 1/8 W - resistor
C1, C2 - 100 uF x 16 V - capacitores electrolíticos
Varios:
Placa de circuito impreso, fuente simétrica, hilos, soldadura, etc.
