Es un proyecto interesante para ferias de ciencias o incluso demostraciones que involucran electrónica pero que no usan componentes. Sí, eso mismo, todas las partes de este proyecto se pueden obtener de material de chatarra. No todos los lectores tienen acceso fácil a una tienda de componentes electrónicos y, además, existen aquellos que quisieran montar algún tipo de componente experimental para aprender su principio de funcionamiento como también demostrarlo en una feria. Lo que describimos es el montaje de un simple relé que se puede utilizar para controlar algunos circuitos sin mucho compromiso. Newton C. Braga
Lea más:
Con este relé el lector muestra que la energía suministrada por una simple pila es suficiente para controlar un circuito de alta potencia conectado a la red de energía.

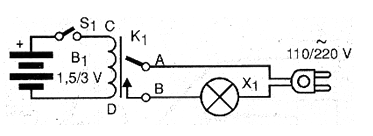

Este circuito de demostración puede ser una lámpara o un ventilador, por ejemplo. En la figura 1 tenemos el circuito en el que se utiliza.

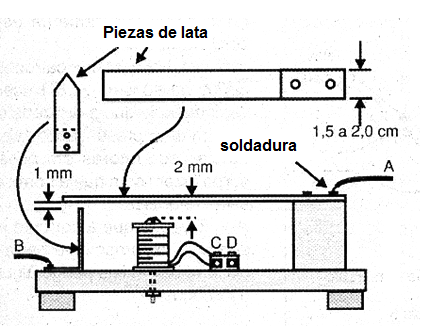

Los detalles del montaje del relé experimental se muestran en la figura 2.
Las piezas de metal se obtienen recortando con mucho cuidado una lata de aceite comestible.
En los contactos de contactos eléctricos la tinta que recubre la lata debe ser bien raspada, pues ella es aislante.
El electroimán, hecho en un tornillo, se enrolla con hilo esmaltado fino (32 o superior) obtenido de algún transformador u otro componente fuera de uso.
Enrolamos de 300 a 1 000 vueltas de hilo para obtener una buena sensibilidad. Todo el conjunto debe ser montado sobre una base de madera como se muestra en la propia figura.
Para probar y utilizar el circuito partimos del circuito de la figura 1. La lámpara se conecta entre los terminales A y B que funcionan como un interruptor.
El lector, sin embargo, debe tomar el máximo cuidado con las conexiones, que deben estar bien aisladas, pues el circuito controlado está conectado a la red de energía y por eso existe el peligro de choques.
Para accionar el circuito podemos usar una o dos pilas pequeñas, medianas o grandes.
Utilice el relé en breves intervalos de tiempo, ya que con la pila conectada el electroimán se calienta y la propia pila se agota rápidamente.
Ajuste la distancia de las cuchillas en aproximadamente 1 mm para obtener la mayor sensibilidad.
Si hay tendencia de los contactos "gruñir" alejándolos un poco.
QUÉ EXPLICAR
Los relés se utilizan en una infinidad de aplicaciones electrónicas como claves electromecánicas. Los relés pueden ser encajados en el currículo de la enseñanza de física como tema transversal del electromagnetismo. Los relés se pueden encontrar en diversos aparatos de uso doméstico e industrial e incluso en el coche. Usted puede buscar y explicar los siguientes temas relacionados con los relés
* Explique el principio de funcionamiento de los relés.
* Vea cómo funcionan los electroimanes.
* Dar ejemplos de aparatos electrónicos y electrodomésticos comunes que utilizan relés.
* Consiga un relé común y analice, desmontando si es necesario.
LISTA DE MATERIAL
B1 - 1,5 Volts - 1 pila - ver texto
S1 - Interruptor simple
K1 - Relé experimental - ver texto
X1 - Lámpara de 5 a 40 W para la red de energía
Varios:
Cable de fuerza, hilos esmaltados, soporte de pilas, lata y material para el relé, soldadura, etc.
