Este es un experimento de electroquímica que puede aplicarse a las clases de enseñanza primaria y secundaria. Con él demostramos que la conductividad de una solución depende de su concentración y que el agua pura es un aislante.
Este montaje simple, pero que requiere cuidado en el manejo, pues está conectado a la red de energía, permite demostrar que el agua pura es aislante y cuando añadimos una sal, ácido o base se vuelve conductora.
Tenemos una lámpara indicadora que permanece apagada cuando los electrodos se sumergen en agua pura, pero que se enciende cuando el agua se vuelve conductora por el aumento de una sal, ácido o base.
Debemos usar una bombilla incandescente de baja potencia, entre 15 y 40 W para obtener mejores resultados.
El agua del grifo puede ser usada, pero como contiene impurezas y sustancias purificadoras, no es totalmente aislante, lo que significa que la lámpara ya se encender con un brillo reducido.
Sin embargo, cuando jugamos en el agua sustancias como la sal de cocina, ácido diluido o sosa cáustica, la lámpara aumenta de brillo, mostrando la alteración de la conductividad.
Para obtener la lámpara totalmente apagada al principio del experimento, se debe utilizar agua destilada.
En el laboratorio se pueden programar acrecimientos de diversas sustancias para demostrar qué alteran y cuáles no alteran la conductividad del agua.
En nuestro proyecto añadimos un diodo que permite obtener corriente continua pulsante y así usar el mismo aparato en una experiencia de electrólisis o galvanoplastia.
Ver más sobre estos temas en artículos de nuestro sitio.

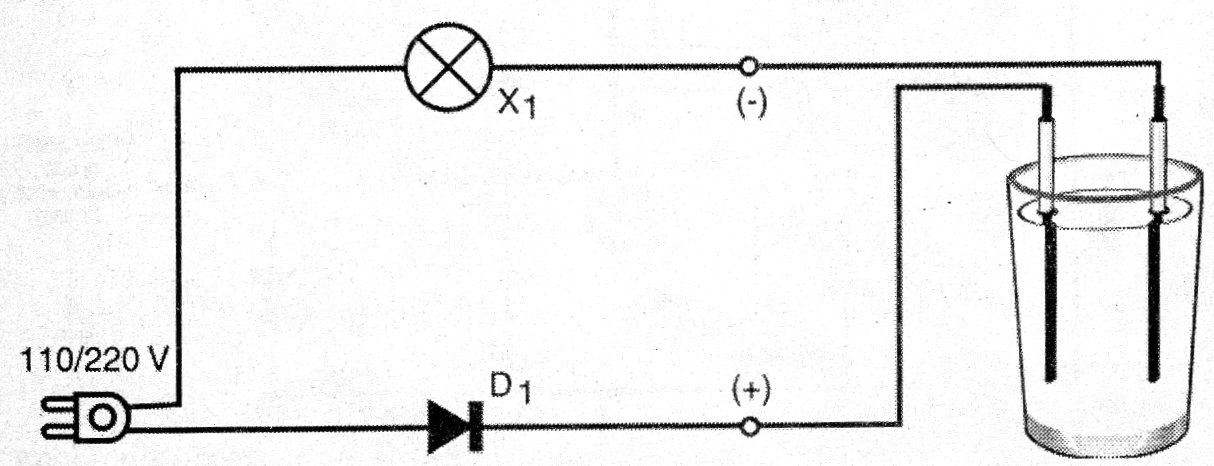

En la figura 1 tenemos el diagrama completo del aparato.

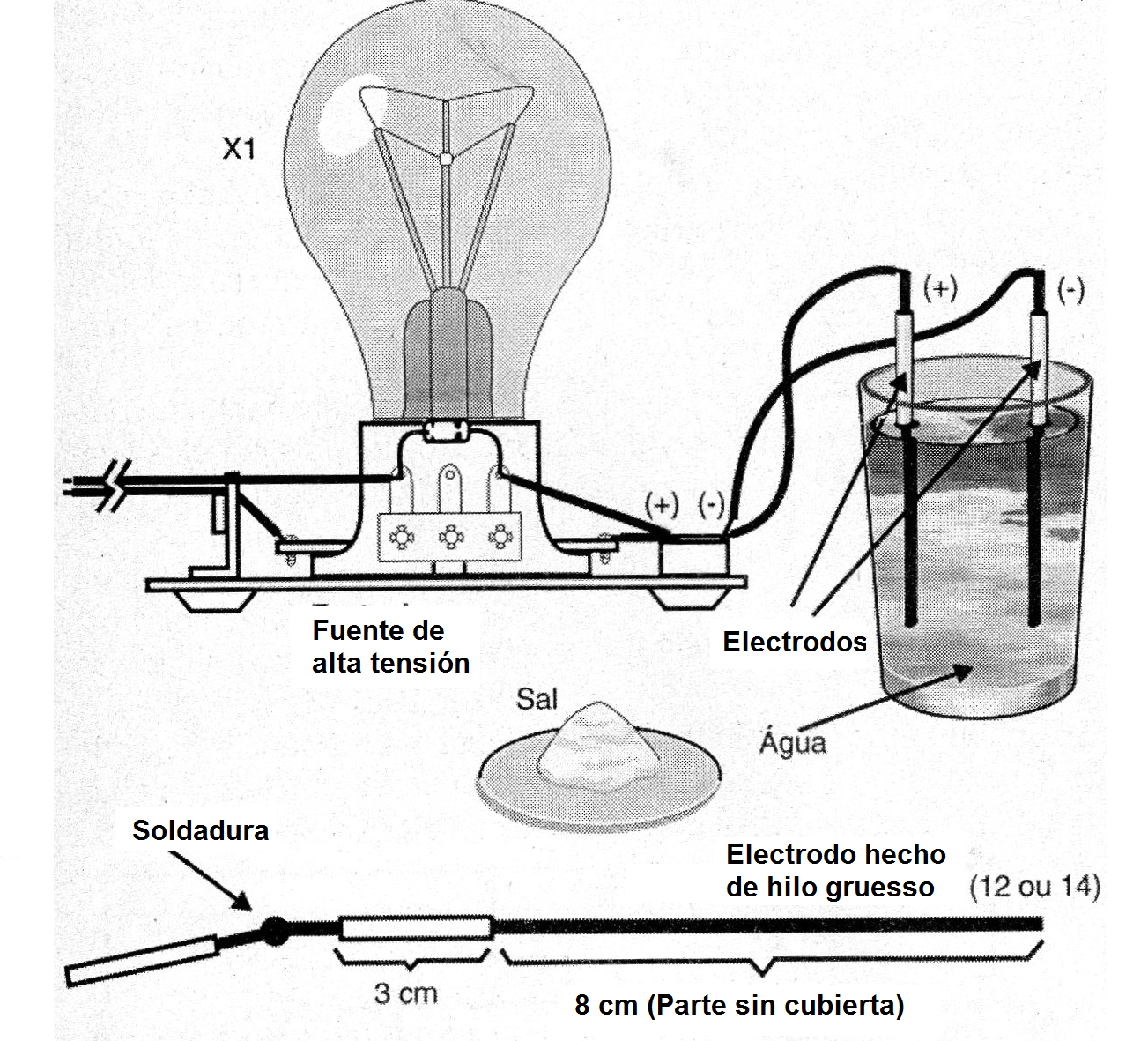

El montaje final se muestra en la figura 2.
El cuidado debe ser tomado para no tocar ningún hilo o parte expuesta del circuito, pues pueden ocurrir choques peligrosos.
Lista de material
X1 - Lámpara de 15 a 40 W - según la red
D1 - 1N4004 (110 V) o 1N4007 (220 V) - diodo de silicio
Varios:
Cable de fuerza, electrodos, zócalo para la lámpara, hilos, soldadura, etc.
