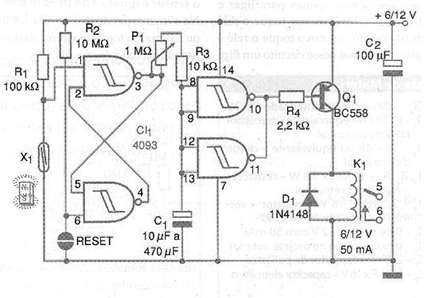

En el circuito de la figura utilizamos dos de las puertas del 4093 como un biestable y las otras dos en un circuito de tiempo, obteniendo así una alarma con accionamiento retardado. Después de accionado por un instante el sensor X1, el capacitor C1 se carga lentamente por un tiempo ajustado en P1 hasta que las dos últimas puertas del 4093 cambian de estado accionando el relé K1. La alarma conectada al relé se dispara entonces. Para rearmar, apagar la alarma o presionar por un instante el sensor de reset y esperar la descarga de C1 hasta que la alarma deje de tocar. En la condición de espera, el consumo de esta alarma es muy bajo lo que permite que su alimentación sea hecha por pilas o batería.
El relé se elegirá de acuerdo con la tensión de alimentación, debiendo tener corriente de bobina de no más de 50 mA. Diversos sensores pueden ser conectados en paralelo para la protección de diversos puntos. El capacitor C1 que determina el retardo puede tener valores en el rango indicado y el ajuste fino se realiza en P1. El montaje se puede realizar fácilmente en una matriz de contactos o placa de circuito impreso.
Lista de material
CI-1 - 4093 - circuito integrado CMOS
Q1 - BC558 - transistores PNP de uso general
D1 - 1N4148 - diodo de uso general
K1 - Relé de 6 o 12 V - ver texto
X1 - sensor tipo NA (reed, microswitch, etc.)
X2 - Sensor de toque o interruptor NA
R1 - 100 k ohms x 1/8 W - resistor - marrón, negro, amarillo
R2 - 10 M ohms x 1/8 W - resistor - marrón, negro, azul
R3 - 10 k ohms x 1/8 W - resistor - marrón, negro, naranja
R4 - 2,2 k ohms x 1/8 W - resistor - rojo, rojo, rojo
P1 - 1 M ohms - trimpot o pote
C1 - 10 uF a 470 uF x 12 V - capacitor electrolítico
C2 - 100 uF x 12 V - capacitor electrolítico
Varios:
Matriz de contactos o placa de circuito impreso, fuente de alimentación o pilas, soporte de pilas o conector, hilos, soldadura, etc.
