Para mostrar las posibilidades que las placas de circuitos impresos universal ofrecen a los montajes con circuitos integrados, damos un interesante parpadeante con un CI 7400 que puede accionar dos LED.
En este circuito un único circuito integrado 7400 actúa con un multivibrador cuya frecuencia básicamente es determinada por los capacitores electrolíticos. El lector puede, por lo tanto, aumentar el valor de estos condensadores si desea que los LED parpadeen más despacio y reduzca el valor de los condensadores si desea que éstos parpadeen más rápidamente.
El circuito integrado puede ser soldado directamente en la placa universal, pero si el lector tiene la posibilidad de usar un zócalo para la colocación de este componente, esto será preferible.

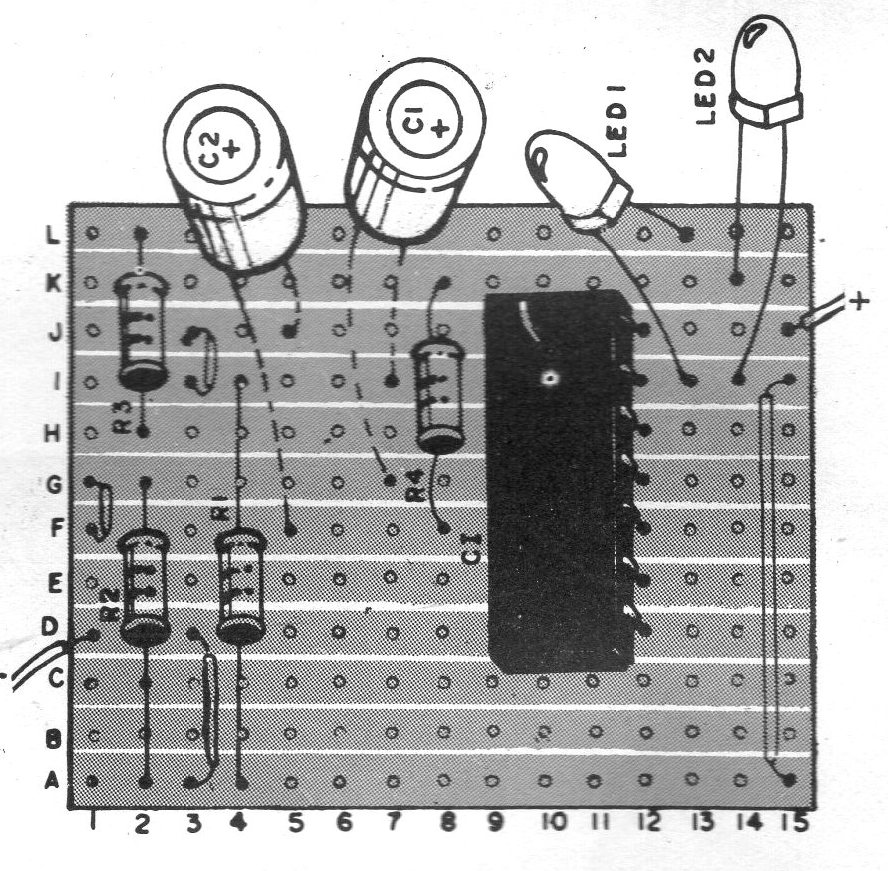

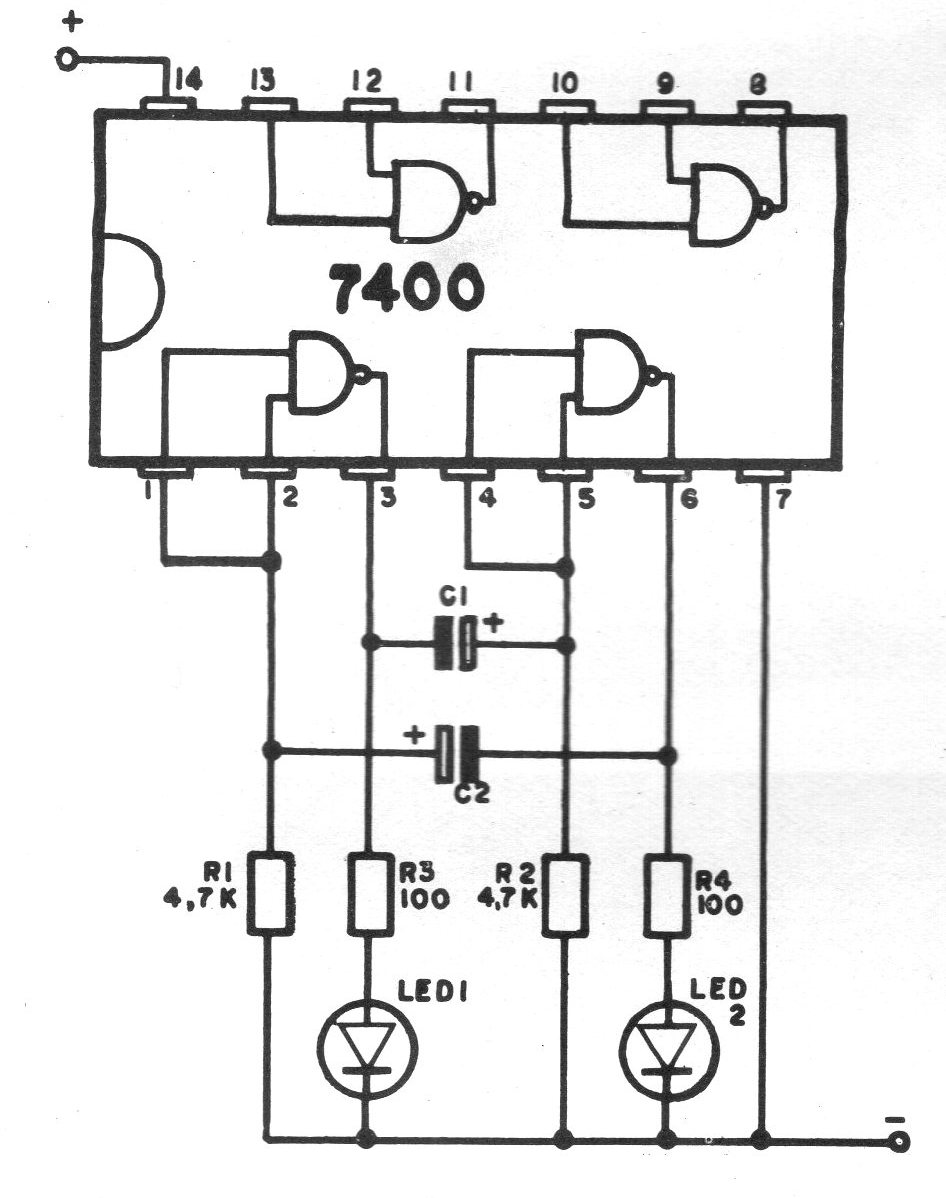

El circuito completo de nuestro parpadeante se da en la figura 1, mientras que la disposición de los componentes en la placa universal así como las coordina de los puntos de interrupción, en la figura 2.
Observe cuidadosamente la polaridad del capacitor electrolítico C1 y del capacitor C2.
La alimentación de este parpadeante puede ser. Hecho con una tensión de 4,5 o 5 V. En el caso de 4,5 V puede ser de tres pilas pequeñas conectadas en serie, mientras que en el caso de 5 V se debe utilizar una fuente especial.
Lista de material
Cl - 7400 (Circuito Integrado TTL)
C1, C2 - Capacitores electrolíticos de 100 uF a 500 uF x 6 V (el valor depende de la frecuencia deseada)
LED1, LED2 - diodos emisores de luz roja para uso general
R1, R2 - 4,7k ohms x 1 / 8W- resistor (amarillo, violeta, rojo)
R3, R4 - 100 ohms x 1/8 W - resistor (marrón, negro, marrón)
Varios: hilos, soldadura, soporte para pilas, placa de circuito impreso universal, etc.
Nota: los circuitos TTL no pueden ser alimentados por tensiones mayores que 5 V. No deben conectarse lámparas a la salida del circuito ya que no puede proporcionar una corriente mayor de lo requerido por los LED en este proyecto.
