Este circuito, dado en la figura 1, hace uso de dos transistores. El primero se utiliza como generador de ruido blanco, pudiendo ser de cualquier tipo NPN de silicio, de uso general, o incluso un diodo de silicio de uso general polarizado en sentido inverso.
El segundo transistor funciona como un paso amplificador con una buena ganancia para obtener una señal de salida que se puede utilizar para excitar amplificadores de audio.
La llave S1 cuando está cerrada, coloca el capacitor C2 en el circuito para cortar los componentes de frecuencias más altas del ruido generado.
Esto significa una reducción de la amplitud de la señal generada con la frecuencia, lo que caracteriza la producción del ruido rosa.
El lector puede cambiar el valor de este condensador, según la atenuación deseada con la frecuencia.

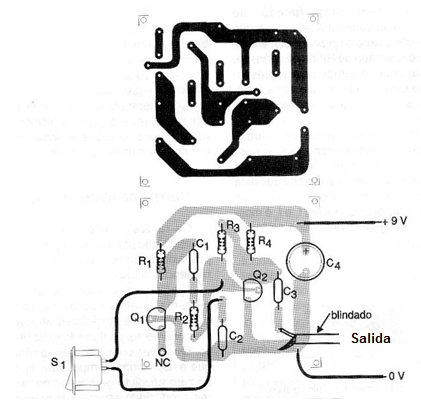

La placa de circuito impreso para este circuito se muestra en la figura 2.
El circuito no es crítico y puede ser alimentado con una batería de 9 V, ya que el consumo es muy bajo si la unidad se utiliza como fuente independiente de ruido.
Si el circuito se agrega a un proyecto más complejo, la alimentación se puede realizar con tensiones de 8 a 15 V, con la eventual necesidad de cambiar R4.
R1 también se puede probar en el rango de 220 k ohms a 1 M ohms.
