Con este circuito es posible probar transistores unijuntura (TUJ o UJT) como, por ejemplo, los más conocidos 2N2646. Si el transistor está en buen estado, el LED parpadeará. El circuito es alimentado por una batería de 9 V y su consumo es muy bajo.

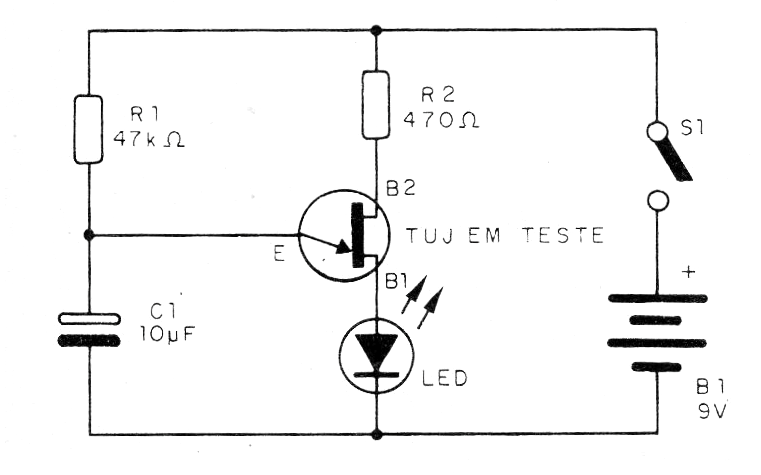

El circuito no es más que un oscilador de relajación cuya frecuencia está determinada por R1 y C2. Estos dos componentes se pueden cambiar en un buen rango de valores. En la figura 1 tenemos el diagrama completo de la prueba de transistores unijuntura.



Figura 1- Diagrama de la prueba de unijuntura
Figura 1- Diagrama de la prueba de unijuntura | Clique na imagem para ampliar |

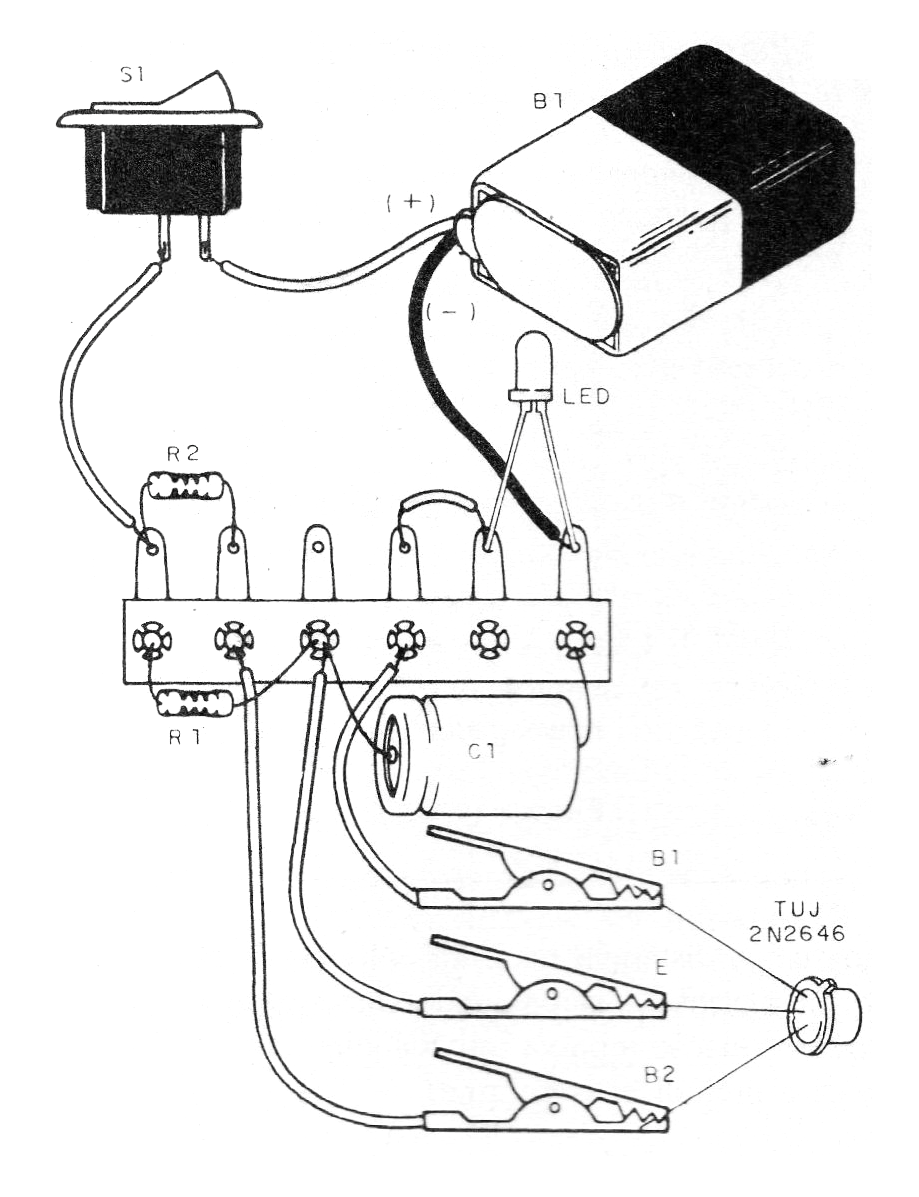

Podemos hacer la prueba montando el circuito en una matriz de contactos o en un puente de terminales, como muestra la figura 2. Para la conexión del transistor en prueba utilizamos garra cocodrilo. Es importante observar la conexión correcta de las garras en el transistor.



Figura 2 - Montaje utilizando un puente de terminales
Figura 2 - Montaje utilizando un puente de terminales | Clique na imagem para ampliar |







Lista de material



TUJ o UJT - transistor unijuntura en prueba (2N2646)

LED - LED común de cualquier color

S1 - Interruptor simple

R1 - 47 k ohms x 1/8 W - resistor - amarillo, violeta, naranja

R2 - 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón

C1- 10 uF x 12 V o más - capacitor electrolítico

B1- 9 V - batería

Varios: puente de terminales, garras jacarés, conector de batería, hilos, soldadura, etc.
