Un solo circuito integrado es la base de este oscilador que puede proporcionar una potente señal de audio directamente a un altavoz. Podemos incluso usarlo como base para alarmas, sistemas de advertencia o incluso para la práctica de la telegrafía, sustituyendo a S1 por un manipulador. La frecuencia puede ser modificada a través de los condensadores C1, C2 y C3.

La alimentación de 9 V puede ser obtenida de fuente o pilas, ya que una pequeña batería de 9 V agotaría rápidamente el consumo, cerca de 1 W. El altavoz debe tener buen rendimiento e instalado en un pequeño altavoz para obtener sonido con mayor intensidad.

En la figura 1 tenemos el diagrama completo del oscilador y en la figura 2 una placa de circuito impreso para su montaje.

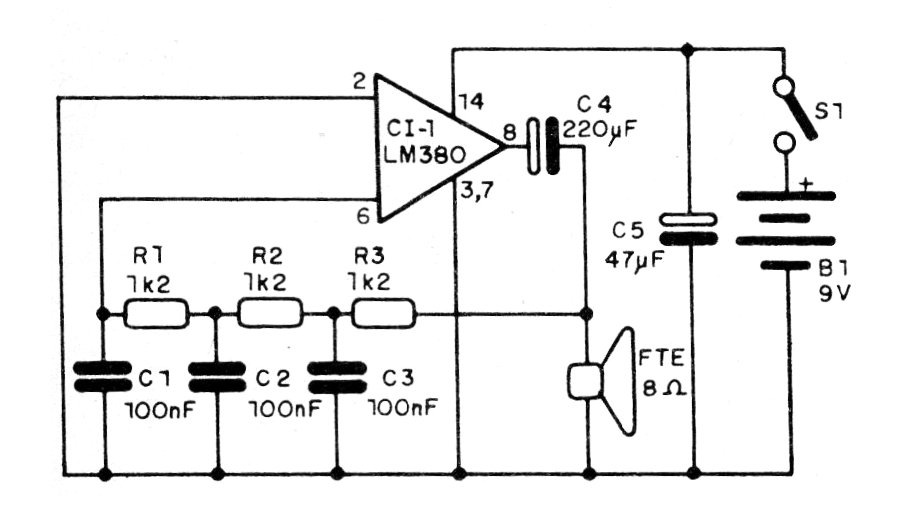

Figura 1 - Diagrama del oscilador
Figura 1 - Diagrama del oscilador | Clique na imagem para ampliar |

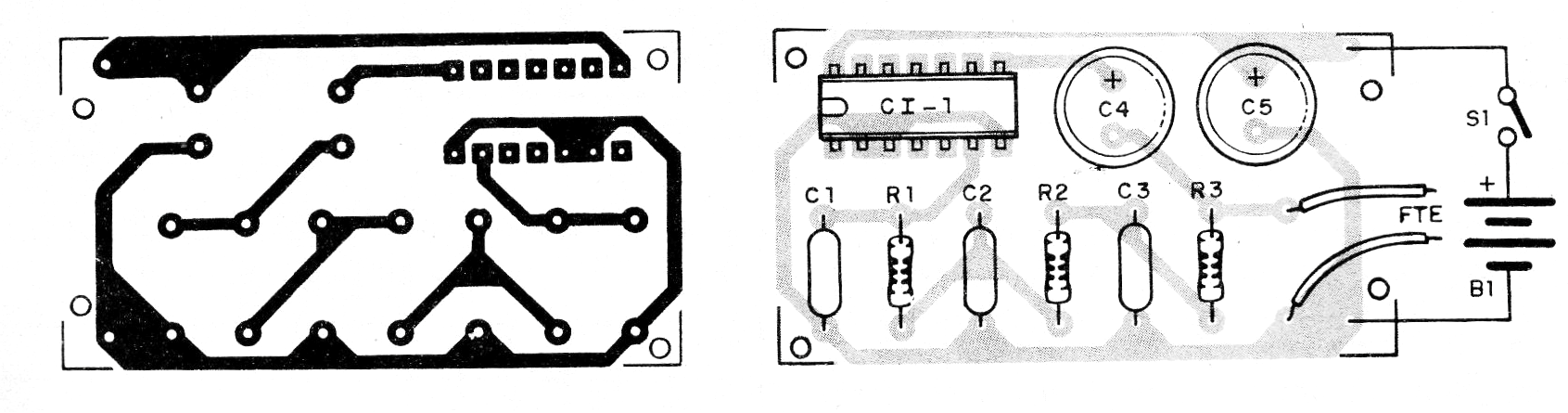

Figura 2 - Placa de circuito impreso
Figura 2 - Placa de circuito impreso | Clique na imagem para ampliar |







Lista de material



CI-1 - LM380 - circuito integrado

S1 - Interruptor simple

B1 - 9 V-fuente o pilas

FTE - 8 ohms x 10 cm - altavoz

R1, R2, R3 - 12 k ohms x 1/8 W - resistores - marrón, rojo, naranja

C1, C2, C3 -100 nF - capacitores cerámicos o poliéster

C4 - 220 uF x 12 - capacitor electrolítico

C5 - 47 uF x 12 V o más - capacitor electrolítico

Varios: placa de circuito impreso, fuente, hilos, soldadura, etc.
