Utilizando como base un transistor PNP de germanio o silicio de cualquier tipo, aprovechado de algún aparato fuera de uso como un radito o grabador antiguo, podemos montar este útil probador de componentes.

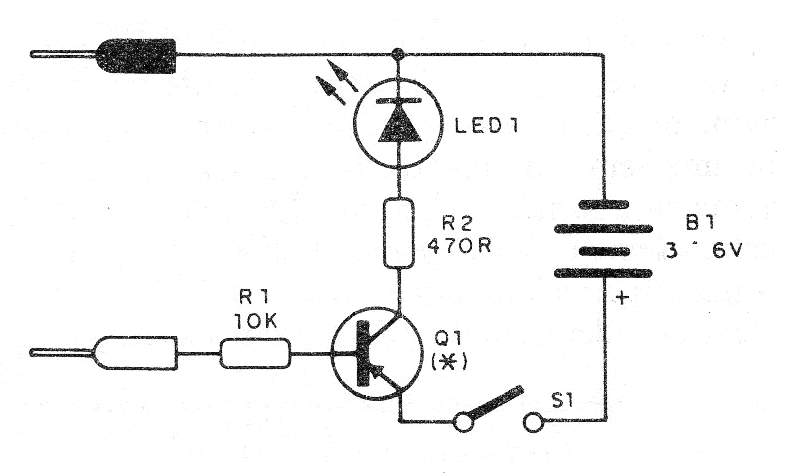

Como ejemplos de transistores que se pueden utilizar en este proyecto, citamos los 2SB75, 2SB175, OC71, OC74, AC128, AC188, AC17, AC125, y muchos otros. Al consultar los manuales (datasheet) usted debe verificar si el transistor es PNP y si su corriente de colector es de al menos 50 mA. En la figura 1 tenemos el circuito del probador.

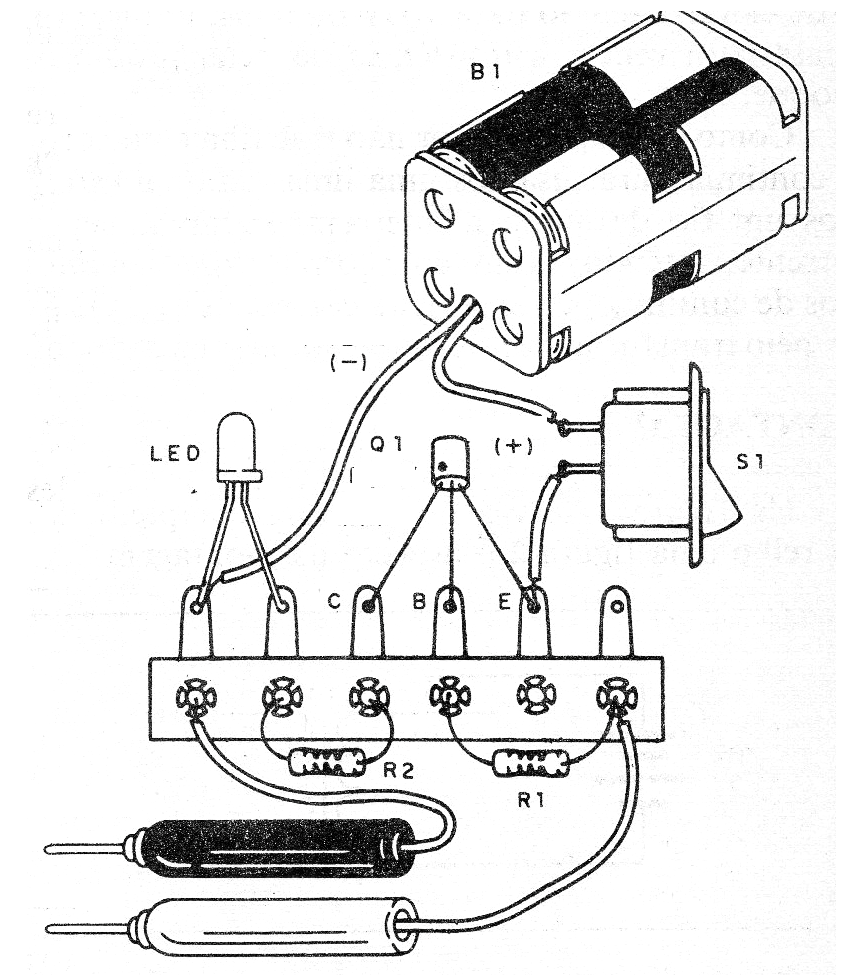

El aspecto real del montaje se muestra en la figura 2.
Las puntas de prueba pueden ser improvisadas con clavos grandes o hilos pelados. Para mayor facilidad de uso sugerimos que el aparato sea montado en una caja plástica.
Para utilizar el probador, basta con colocar las puntas de prueba en los terminales del componente en prueba, teniendo en cuenta sus características. Si el LED se enciende es señal de que el componente conduce a la corriente. Recordamos que no siempre falta de corriente indica un componente malo, como en el caso de los capacitores.
Lista de material
Q1 - Cualquier transistor PNP de germanio
B1 - 3 o 6 V - 2 o 4 pilas pequeñas
S1 - Interruptor simple
R1 - 10k ohms x 1/8 W - resistor - marrón, negro, naranja
R2- 470 ohms x 1/8 W - resistor - amarillo, violeta, marrón
Varios: puente de terminales, soporte de pilas, puntas de prueba, hilos, soldadura, etc.
